关于高层钢结构上下楼层段采用不同支撑类型

2020-10-14 08:57 高层钢结构 华邦建设

  在一个高层钢结构中自上而下宜选用一种支撑类型,以使支撑框架的侧向刚度和内力分布不出现突变。但由于高层钢结构布置的变化、层高的加大或结构类型及结构体系的改变。需变换上下楼层段的支撑类型时,宜采取适当措施以适应这一变换。

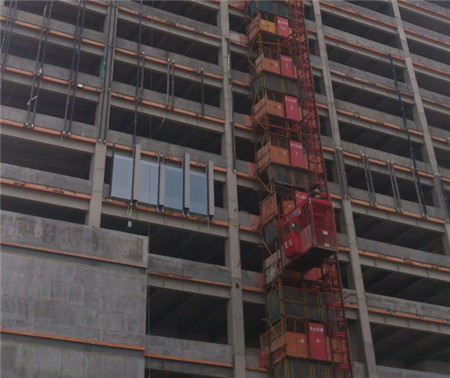

高层钢结构

  一、上部为偏心支撑下部为中心支撑

  在高层钢结构的底部几层,一般都是层高较高的厅堂等公用建筑部位,当上部采用人字形等偏心支撑时,如底部几层再继续采用这类支撑,由于斜杆与横梁间的夹角过大等原因,需要改用十字交叉斜杆等类型的中心支撑,而形成上下楼层段采用不同类型的支撑。由于中心支撑的抗震性能不如偏心支撑,故“高钢规程”对此作了有条件应用的规定,即规定首层的弹性承载力为其余各层承载力的1.5倍时,才可在首层采用中心支撑。这一规定的目的是增大首层支撑的承载力,减少支撑屈曲的可能性。

  二、上部为嵌入式墙板下部为中心支撑

  当底部几层的层高较高时,如仍同上部一样采用带竖缝剪力墙墙板等嵌入式墙板,则构件的重量很大,不便于运输安装。此时可以在下部采用钢的中心支撑,但宜适当加大钢支撑的刚度,以使上下段保持刚度缓变,也宜参照对上部为偏心支撑下部为中心支撑的相应规定,提高下部中心支撑的承载力。

  三、上部为钢支撑、地下室部分为混凝土剪力墙

  “高钢规程”规定框架—支撑体系中,竖向连续布置的竖向支撑,需要以剪力墙形式延伸至基础。但在构造做法上宜在混凝土墙内适当布置暗藏的钢支撑,以使上部钢支撑与剪力墙交接节点形成应力过渡,避免应力集中和应力突变。
