高层钢结构芯筒-框架体系的构成

2021-01-11 08:53 高层钢结构 华邦建设

  1、楼层平面采取核心式布置方案的高层钢结构,可以在楼面中央的服务性公用面积设置芯筒,与周围结构共同组成芯筒—框架体系。它包括以下三种结构形式:

  (1)、芯筒—框架体系,它是由芯筒和外圈钢框架所组成。

  (2)、芯筒—框筒体系,它是由芯筒和外框筒组成。

  (3)、芯筒—巨型翼柱体系,简称“芯筒—巨柱”体系,它的主体结构是由芯筒和位于筒壁延长线上的楼层平面周边的八根巨型翼柱所组成,其余部位则布置用于承重的一般钢框架。

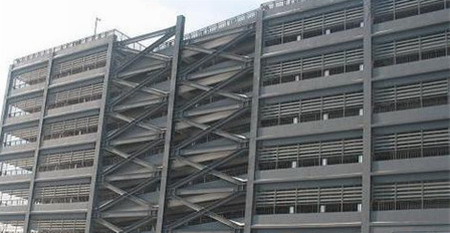

高层钢结构

  2、在“芯筒—巨柱柱”体系中,通常在顶层以及每隔若干层设置两层楼高的“巨型”型钢混凝土连梁,将巨柱与芯筒相连接。对其余两种体系,若需要外圈框架或框筒柱参与承担倾覆力矩,可以在顶层以及每隔若干层顺芯筒筒壁设置一层楼高的钢桁架与外柱连接。

  3、芯筒一般采用现浇的钢筋混凝土或型钢混凝土实体墙围成的筒体(墙筒)。型钢混凝土墙筒是在钢筋混凝土墙筒内埋置由型钢梁、柱组成的构架,有时再在型钢构架上增设支撑斜杆。

  4、在楼面芯筒以外部位设置的结构,可以分为以下三种情况:

  (1)、无论是参与抵抗侧力还是仅承担重力荷载的框架,多采用钢结构,某些工程是采用钢管混凝土结构。

  (2)、参与抵抗侧力且承担重力荷载的外圈框筒,通常是采用钢结构,也有不少工程是采用型钢混凝土结构。

  5、对于巨型翼柱,为了增强对混凝土的约束,提髙混凝土的抗压强度,加大柱侧向变形的延性,可以在柱内设置多根较小直径的圆形钢管,取代H形或十字形型钢芯柱,使巨型翼柱的截面力学性能接近于钢管混凝土杆件。
