交错桁架结构体系及布置

2021-07-29 09:19 陕西钢结构 华邦建设

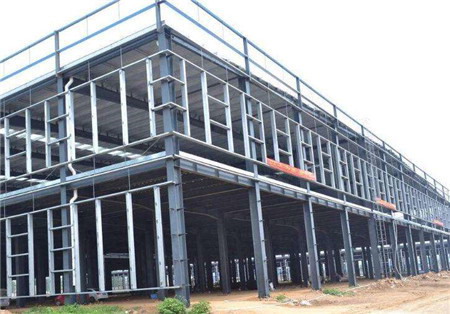

　　1、交错桁架结构体系的平面布置可以采用矩形，也可以布置成L形，T形、环形平面;需要使结构各层的抗侧力刚度中心与水平作用合力中心接近重合，同时各层刚度中心应接近在同一竖直线上。框架宜沿钢结构建筑纵向等柱距布置，框架数宜为奇数。

　　2、交错桁架结构体系在横向可不设支撑体系。当底层局部无法布置落地桁架时，需要在底层对应轴线设横向支撑。纵向框架的支撑体系可按需要设置。柱子截面的强轴宜布置在横向平面内。

　　3、顶层无桁架的轴线可用立柱支承屋面结构。底层无落地桁架时，可在二层无桁架轴线设吊杆支承楼面。

（陕西钢结构）

　　4、桁架可以采用混合式和空腹式两种形式。混合式桁架宜采用单斜杆体系，斜腹杆的倾角宜为45度至60度;设置走廊处不设斜杆，走廊需要设在桁架剪力较小的节间。

　　5、采用立柱或吊杆支承楼面时，立柱和吊杆需要连在桁架节点处，避免桁架弦杆产生附加弯矩。

　　6、采用空腹式桁架时，桁架节点都需要设计成刚性节点，桁架弦杆与柱的连接也需要按刚性节点设计。采用混合式桁架时，桁架腹杆与弦杆的连接、桁架与柱子的连接可按铰接设计。

　　7、交错桁架结构的基础形式可以采用柱下独立基础。底层布置落地桁架时，基础梁可作为桁架下弦。

　　8、楼板与桁架弦杆应有可靠连接，保证整个结构体系的连续性和空间协同工作。楼板可以采用压型钢板组合楼板、现浇钢筋混凝土楼板。

　　9、楼梯、电梯间可以加设钢梁柱，组成局部框架。
