高层钢结构支撑芯筒-刚臂体系的构成

2021-08-09 09:38 高层钢结构 华邦建设

　　1、就抵抗水平荷载而言，支撑属弯曲型悬臂构件，其抗推能力的大小与支撑的高宽比值成反比。高层钢结构采用框-撑体系时，竖向支撑多沿楼面核心区服务竖井的周边布置，形成支撑芯筒。支撑芯筒的每边宽度仅为同方向房屋宽度的2/5左右，当高层钢结构的层数较多时，支撑芯筒的整体抗弯能力将因其高宽比值偏大而不能满足要求。

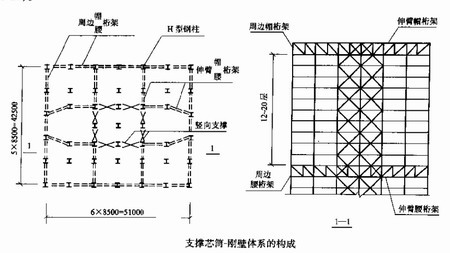

（支撑芯筒-刚臂体系）

　　2、高层钢结构支撑芯筒-刚臂体系是以支撑芯筒为基础，沿高层钢结构的横向和纵向，顺各个支撑所在平面，于结构顶层以及每隔15层左右的楼层，由竖向支撑向外伸出一榀一层或两层楼高的刚性伸臂桁架，形成一道道刚臂，将外柱与支撑芯筒连为一体，所构成的抗侧力体系。

　　3、在设置刚臂的楼层，沿周边框架再设置一层或两层楼高的周边桁架，使未与刚臂直接相连的外圈各根钢柱，也能充分地参与支撑芯筒的整体抗弯，将进一步提高高层钢结构支撑芯筒-刚臂体系抵抗倾覆力矩的能力。
