高层钢结构支撑芯筒-刚臂体系的核心构成

2026-04-24 10:41 高层钢结构 西安钢结构

　　一、支撑芯筒

　　支撑芯筒位于建筑中心区域，通常由钢板剪力墙或交叉支撑组成封闭筒体。作为高层钢结构的主要抗侧力构件，芯筒承担绝大部分水平风荷载和地震作用。其内部可布置电梯井、楼梯间等垂直交通设施，实现结构功能与使用功能的统一。

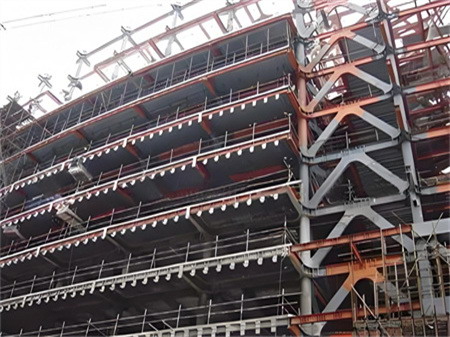

（支撑芯筒-刚臂体系的核心构成）

　　二、刚臂

　　刚臂是指连接芯筒与外框柱的水平刚性构件，通常设置于设备层或避难层。在高层钢结构中，刚臂将芯筒的弯曲变形强制传递至外围框架，形成整体抗倾覆力矩，从而显著减小结构顶部水平位移。

　　三、连接节点与外框架

　　高性能焊接节点或铸钢节点确保芯筒、刚臂与外框柱的协同工作。外框架采用高层钢结构的H型钢柱或钢管混凝土柱，与刚臂端部可靠连接。

　　通过支撑芯筒提供核心刚度、刚臂实现内力重分布、外框架增强冗余度，高层钢结构支撑芯筒-刚臂体系可有效控制结构侧移，提升抗震冗余度，为300米以上的高层钢结构提供安全、经济的技术路径。合理设计该体系，是高层钢结构实现高性能目标的关键所在。
