高层钢结构中心支撑结构的设计方法

2026-09-04 08:54 高层钢结构 陕西钢结构

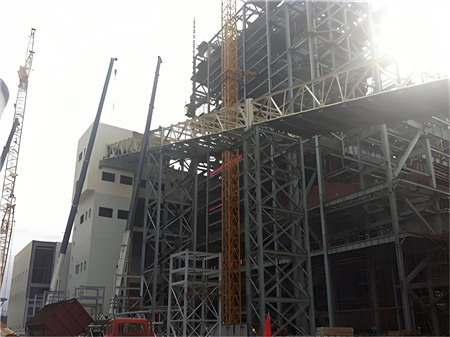

　　中心支撑是高层钢结构常用的抗侧力构件之一，通过支撑斜杆与框架梁柱形成稳定的三角形传力体系，承担风荷载和地震作用产生的水平剪力。设计中心支撑结构需从体系选型、构件验算与节点构造三个层面系统把控。

　　一、支撑形式的合理选用

　　高层钢结构的中心支撑宜采用十字交叉斜杆、单斜杆、人字形斜杆或V形斜杆体系。抗震设防的结构中，不得采用K形斜杆体系，因其在地震作用下可能引起横梁破坏。当采用只能受拉的单斜杆体系时，应同时设置不同倾斜方向的两组单斜杆，且每层中不同方向单斜杆的截面面积在水平方向的投影面积之差不应大于10%。支撑杆件宜采用轧制宽翼缘H型钢，也可采用角钢或槽钢的组合截面。

　　二、长细比与板件宽厚比控制

　　支撑杆件长细比是保证支撑稳定的核心指标。抗震设防结构中，按压杆设计时支撑长细比不应大于120;一、二、三级中心支撑不得采用拉杆设计，四级采用拉杆设计时长细比不应大于180。支撑杆件的板件宽厚比不应超过规范规定的限值，采用节点板连接时还需注意节点板的强度和稳定。

　　三、支撑节点的构造要求

　　支撑两端与框架采用刚接构造时，梁柱与支撑连接处应设置加劲肋。支撑杆件的轴线宜交汇于框架梁柱轴线的交点，确有困难时偏离中心不应超过支撑杆件宽度。支撑与框架采用节点板连接时，节点板每侧边缘与连接杆件轴线的夹角不应小于30°。一、二级抗震设计时，支撑端部至节点板最近嵌固点的距离不应小于节点板厚度的2倍。梁在与V形支撑或人字支撑相交处应设置侧向支承，防止平面外失稳。

　　通过合理的体系选型、严格的长细比控制和完善的节点构造，可确保高层钢结构中心支撑体系有效发挥抗侧力作用。
