钢结构设计步骤及设计思路
2019-01-10 16:03 陕西钢结构 华邦建设
一、判断结构是否适合用钢结构
钢结构通常用于高层、大跨度、体型复杂、荷载或吊车起重量大、有较大振动、高温车间、密封性要求高、要求能活动或经常装拆的结构。直观的说：大厦、体育馆、歌剧院、大桥、电视塔、仓棚、工厂、住宅和临时建筑等。这是和钢结构自身的特点相一致的。
二、结构选型与结构布置
在钢结构设计的整个过程中概念设计是重点，它在结构选型与布置阶段尤其重要。对一些难以作出精确理性分析的问题，可依据从整体结构体系与分体系之间的破坏机理、力学关系、工程经验和试验现象所获得的设计思想，从全局的角度来控制结构的布置及细部措施。运用概念设计可以在早期迅速、有效地进行构思。所得结构方案往往概念清晰、定性正确，并可避免结构分析阶段不必要的繁琐运算。同时，它也是判断计算机内力分析输出数据可靠与否的主要依据。钢结构通常有框架、平面(木行)架、网架(壳)、索膜、轻钢、塔桅等结构型式。

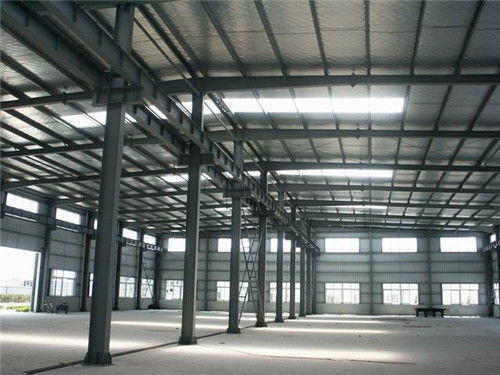

结构选型时，应考虑它们不同的特点。在轻钢工业厂房中，当有较大悬挂荷载或移动荷载，就可考虑放弃门式刚架而采用网架。建筑允许时，在框架中布置支撑会比简单的节点刚接的框架有更好的经济性。而屋面覆盖跨度较大的建筑中，可选择构件受拉为主的悬索或索膜结构体系。高层钢结构设计中，常采用钢混凝土组合结构，在地震烈度高或很不规则的高层中，不应单纯为了经济去选择不利抗震的核心筒加外框的形式。宜选择周边巨型SRC柱，核心为支撑框架的结构体系。
结构的布置要根据体系特征，荷载分布情况及性质等综合考虑。一般的说要刚度均匀，力学模型清晰。尽可能限制大荷载或移动荷载的影响范围，使其以最直接的线路传递到基础。柱间抗侧支撑的分布应均匀，其形心要尽量靠近侧向力(风震)的作用线。否则应考虑结构的扭转，结构的抗侧应有多道防线。

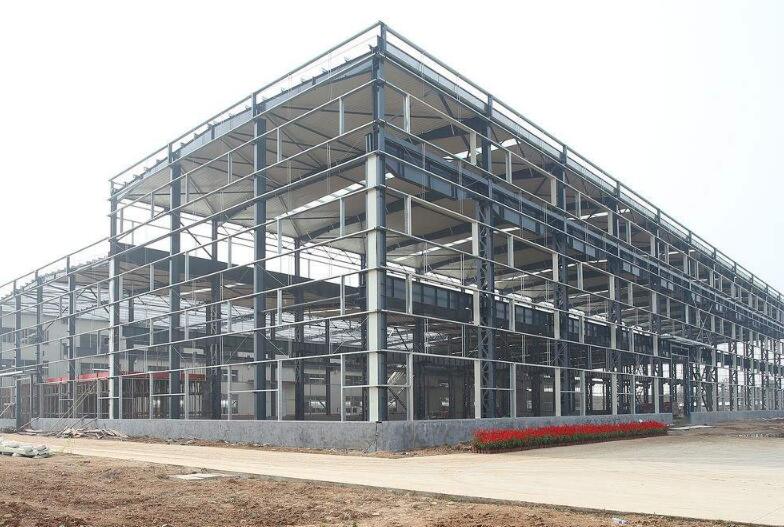

框架结构的楼层平面次梁的布置，有时可以调整其荷载传递方向以满足不同的要求。通常为了减小截面沿短向布置次梁，但是这会使主梁截面加大，减少了楼层净高，顶层边柱也有时会吃不消，此时把次梁支撑在较短的主梁上可以牺牲次梁保住主梁和柱子。
三、预估截面
结构布置结束后，需对构件截面作初步估算。主要是梁柱和支撑等的断面形状与尺寸的假定。
钢梁可选择槽钢、轧制或焊接H型钢截面等。根据荷载与支座情况，其截面高度通常在跨度的1/20~1/50之间选择。翼缘宽度根据梁间侧向支撑的间距按l/b限值确定时，可回避钢梁的整体稳定的复杂计算。确定了截面高度和翼缘宽度后，其板件厚度可按规范中局部稳定的构造规定预估。
对应不同的结构，规范中对截面的构造要求有很大的不同。如钢结构所特有的组成构件的板件的局部稳定问题。在普钢规范和轻钢规范中的限值有很大的区别。除此之外，构件截面形式的选择没有固定的要求，应该根据构件的受力情况，合理的选择安全经济美观的截面。
四、结构分析
目前钢结构实际设计中，结构分析通常为线弹性分析。
新近的一些有限元软件可以部分考虑几何非线性及钢材的弹塑性能。这为更精确的分析结构提供了条件。并不是所有的结构都需要使用软件：
典型结构可查力学手册之类的工具书直接获得内力和变形。
简单结构通过手算进行分析。
复杂结构才需要建模运行程序并做详细的结构分析。
五、工程判定
要正确使用结构软件，还应对其输出结果的做"工程判定"。比如，评估各向周期、总剪力、变形特征等。根据"工程判定"选择修改模型重新分析，还是修正计算结果。
不同的软件会有不同的适用条件。此外，工程设计中的计算和精确的力学计算本身常有一定距离，为了获得实用的设计方法，有时会用误差较大的假定，但对这种误差，会通过"适用条件、概念及构造"的方式来保证结构的安全。钢结构设计中，"适用条件、概念及构造"是比定量计算更重要的内容。
工程师们不应该过分信任与依赖结构软件。注重概念设计和工程判定是避免这种工程灾难的方法。
六、构件设计
构件的设计首先是材料的选择。通常主结构使用单一钢种以便于工程管理。经济考虑，也可以选择不同强度钢材的组合截面。
构件设计中，现行规范使用的是弹塑性的方法来验算截面。这和结构内力计算的弹性方法并不匹配。
当前的结构软件，都提供截面验算的后处理功能。由于程序技术的进步，一些软件可以将验算时不通过的构件，从给定的截面库里选择加大一级。并自动重新分析验算，直至通过。这是常说的截面优化设计功能之一。它减少了结构师的很多工作量。但是，初学钢至少应注意两点：
1、软件在做构件(主要是柱)的截面验算时，计算长度系数的取定有时会不符合规范的规定。目前所有的程序都不能完全解决这个问题。所以，尤其对于节点连接情况复杂或变截面的构件，结构师应该逐个检查。
2、当预估的截面不满足时，加大截面应该分两种情况区别对待。
(1)、强度不满足，通常加大组成截面的板件厚度，其中，抗弯不满足加大翼缘厚度，抗剪不满足加大腹板厚度。
(2)、变形超限，通常不应加大板件厚度，而应考虑加大截面的高度，否则，会很不经济。
使用软件的前述自动加大截面的优化设计功能，很难考虑上述强度与刚度的区分，实际上，常常并不合适。
