钢结构设计深化的主要内容有哪些?

2020-02-13 13:49 西安钢结构 华邦建设

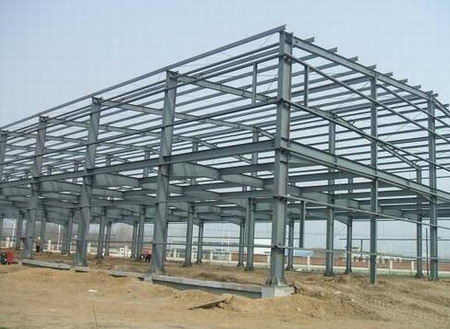

　　钢结构设计深化就是对设计进行深化，使图纸表达面面倶到，连接节点满足设计要求和安装要求，最终使工程顺利实施。不仅包括了设计所要表达的内容，还包括材料的供求、材料的运输、安装方法和顺序等方面问题，部分承担了项目咨询的角色。

　　钢结构设计深化的主要内容：

　　一、施工全过程仿真分析

　　施工全过程仿真分析，在大型的桥梁、水电建筑物建设中较早就有应用;随着大型的项目日益增多，施工仿真逐渐成为大型复杂项目不可缺少的内容。

　　二、结构设计优化

　　在仿真建模分析时，原结构设计的计算模型，与考虑施工全过程的计算模型，虽然最终状态相同，但在施工过程中因为支撑或温度等原因产生了应力畸变，这些在施工过程构件和节点中产生的应力并不会随着结构的几何尺寸恢复到设计状态而消失，一般会部分地保留下来，从而影响到结构在使用期的安全。

　　三、节点深化

　　普通钢结构连接节点主要有：柱脚节点、支座节点、梁柱连接、梁梁连接、桁架的弦 杆腹杆连接，以及空间结构的螺栓球节点、焊接球节点、钢管空间相贯节点、多构件汇交铸钢节点，还有预应力钢结构中包括拉索连接节点、拉索张拉节点、拉索贯穿节点等等。 上述各类节点的设计都属施工图的范畴。节点深化的主要内容是指根据施工图的设计原则，对图纸中未指定的节点进行焊接强度验算、螺栓群验算、现场拼接节点连接计算、节点设计的施工可行性复核和复杂节点空间放样等。

　　四、构件安装图

　　安装图用于指导现场安装定位和连接。构件加工完成后，将每个构件安装到正确的位置，并采用正确的方式进行连接，是安装图的主要任务。

　　五、构件加工图

　　构件加工图为构件的制作图，是构件加工的依据，也是构件出厂验收的依据。构件加工图可以细分为构件大样图和零件图等部分。

　　随着数控机床和相关控制软件的发展，零件图逐渐被电脑自动放样所替代。目前相贯线切割基本实现了无纸化生产，普通钢结构的生产。国内先进的加工企业已经逐步走向采用电脑自动套材、下料和加工方向发展。

　　六、工程量分析

　　在构件加工图中，材料表容易被忽视。但却是深化详图的重要部分，它包含构件、零件、螺栓编号，和与之相应的规格、数量、尺寸、重量和材质的信息，这些信息对正确理解图纸有很大的帮助，还可以很容易得到精确的采购所需信息。通过对这些材料表格进行归纳分类统计，可以迅速制订材料采购计划和安装计划，为项目管理提供很大的便利。
