拱形钢结构节点选型的技术规范

2020-06-02 09:29 陕西钢结构 钢结构公司

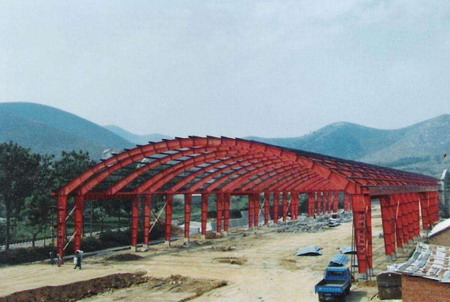

　　1、拱形钢结构的节点选型与设计需要遵循构造简单、整体刚度好、传力明确、安全可靠、节约材料和施工方便等原则。

　　2、实腹式截面拱、腹板开孔钢拱的拼接节点可以采用对接焊缝连接、法兰连接或端板连接。钢管桁架拱的弦杆可以通长设置，腹杆与其连接可以采用直接相贯焊接或通 过节点板连接。节点构造与计算需要符合国家现行标准《钢结构设计规范》GB50017的规定。

　　3、索拱结构中的钢索可以穿过拱体截面锚固在上翼缘，也可以通过夹具或锚具连接于拱体或其连接板上。单撑杆与拱体的连接节点可以采用铰接连接。

　　4、撑杆与钢索之间的连接可以采用滑动节点与非滑动节点。当撑杆在索轴线平面内呈V字形布置时，索与撑杆可以采用滑动节点，或施工张拉成型后再与撑杆节点固定，形成非滑动节点。当撑杆为单杆且与拱体铰接连接时，其撑杆与拉索的连接节点可以采用非滑动节点。

　　5、车辐式索拱结构的索盘可以采用平板节点、铸造节点等形式。

　　6、在钢管混凝土桁架拱中，腹杆可以与弦杆直接相贯焊接或通过节点板连接。

　　7、当钢管混凝土拱的跨度超过30米时，可以在跨中设置 法兰拼接节点。
