浅谈火焰矫正的注意事项都有哪些?

2020-09-08 09:39 陕西钢结构 钢结构公司

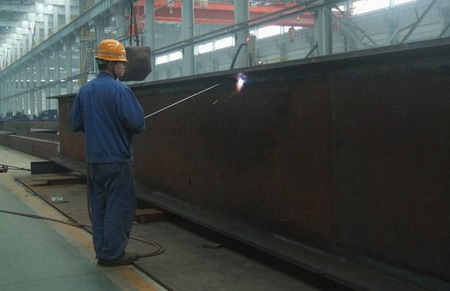

　　焊接工艺在钢结构施工过程中肯定会使用到，但是焊接有时会导致钢材变形，可以使用矫正机矫正，但其他的各种变形主要靠火焰矫正，火焰矫正是利用钢材热胀冷缩原理针对变形的构件局部火烤得到矫正。显然，火烤之后对钢材本身会带来影响，所以在火焰矫正时的注意事项有以下几点：

　　1、火烤之后的不均匀收缩必然会产生较大的残余应力，其残余应力分布规律是火烤区域有拉应力，非火烤的区域有与之相平衡的压应力。安装后，在荷载作用下，残余应力与外荷载应力相叠加，大大提前进入弹塑性状态，这意味着刚度退化，挠度加大，稳定承载能力也会受一些影响，因而需要尽量避免对构件受力平面内的弯曲进行火焰矫正。如果梁是侧向旁弯，则在梁的上、下翼缘的同一侧边火烤，则上、下翼缘都存在自相平衡的残余啦、压应力，与外荷载应力叠加后，上、下翼缘一边提前进入弹塑性状态，另一边则有鲍辛格效应，推迟进入弹塑性状态，因而对构件在荷载作用下的挠度变形和稳定承载能力不会有显著影响，在钢结构工程中可以采用。

　　2、用于矫正的加热温度需要严格控制，以免钢材发生温度脆化现象。火焰矫正时，对Q235钢材可以用水冷却以提高矫正效果，给水冷却的温度应在600℃以下进行;但对Q345钢材则只能自然冷却，防止加速冷却造成钢材明显脆性化。当环境温度过低不宜进行火焰矫正，这同样是为了防止钢材脆性化。

　　3、火焰矫正不能多次重复，在头一次火焰矫正完成后，已形成特定的残余应力模式，以后如果再多次重复同样的矫正，就不再有效了，因非火烤区域的残余应力的回弹会抵消重复火焰烘烤的效果。因此火焰矫正需要由有经验的技工，仔细制定号操作方案，避免多次重复矫正。

　　4、对于薄腹板波浪形鼓曲变形采用火焰矫正很难奏效，有不少工人采用火焰加锤击的办法，这对于轻钢薄板构件尤为不可，因薄腹板处于残余压应力下的屈曲状态，这种屈曲具有凹凸双向跳跃型特征，对凸面采用锤击可能产生反向屈曲，不能解决问题反而留下许多锤印，不可取，对腹板鼓曲变形难以矫正的情况加设加劲肋是保证构件承载能力的有效的补救办法。

　　陕西钢结构热线：029-86252006

　　钢结构公司网址：www.hb2003.com

　　联系地址：陕西省西安市北关正街35号方兴大厦8楼
