浅谈钢结构施工详图设计依据

2020-10-29 09:04 陕西钢结构 钢结构公司

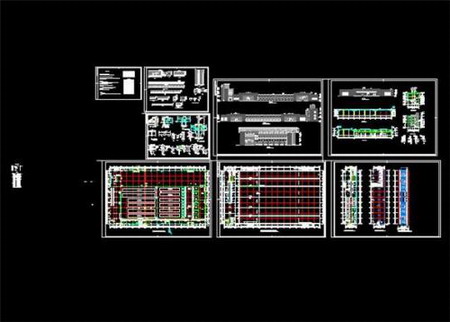

　　1、钢结构设计施工图是施工详图的设计依据。

　　2、钢结构施工详图设计还需要依据相关的技术文件要求，包括钢结构制作、运输和安装等需要在施工详图中考虑的技术要求，如构件分段分节、加工工艺措施、吊装措施、预设尺寸等，以及在施工详图设计前由混凝土工程、幕墙工程、机电工程等分部工程提供的技术要求。

　　3、钢结构施工详图设计需要考虑的施工构造、施工工艺等相关因素如下：

　　(1)、混凝土浇筑或雨季施工时，水容易从工艺孔进入箱形截面内或直接聚积在构件表面低凹处。为了防止构件锈蚀、冬季结冰构件胀裂，封闭或管截面构件可以采取相应的防水或排水构造措施，并需要在施工详图中绘出。

　　(2)、钢管混凝土结构柱底板或内隔板需要设置混凝土浇筑孔和排气孔，必要时可以在柱壁上设置浇筑孔和排气孔。排气孔的大小、数量和位置需要满足设计文件及相关规定的要求，一般内隔板浇筑孔径不能小于200mm，排气孔孔径宜为25mm。

　　(3)、构件加工过程中，根据工艺要求设置工艺隔板，以保证施工过程装配精度、减少焊接变形等。

　　(4)、管桁架支管可以根据制作装配要求设置对接接头。

　　(5)、铸钢节点需要考虑铸造工艺要求。

　　(6)、安装用的连接板、吊耳等可以根据安装工艺要求设置，在工厂完成;安装用的吊装耳板要进行验算，包括计算平面外受力。

　　(7)、与索连接的节点，可以考虑索张拉工艺的构造要求。

　　(8)、桁架等大跨度构件的预起拱。
