钢结构的管桁架结构是怎么样设计的呢?

2020-11-13 09:23 陕西钢结构 钢结构公司

　　随着钢铁产量的不断增长，钢结构以其自身的优势，在建筑行业中占据了重要的地位。钢结构的管桁架结构以它独特的优势，更是受到了人们的青睐。那么，钢结构的管桁架结构是怎么样设计的呢?

　　一、桁架截面尺寸变化对其内力的影响

　　对于空间三角形钢管桁架而言，当确定了截面高度、上弦宽度以及节间长度后可确定一种截面形状。随着上弦宽度的变化，弦杆的内力基本上保持不变，但是腹杆和跨中挠度都有显著的变化。

　　二、管桁架结构的受力特点

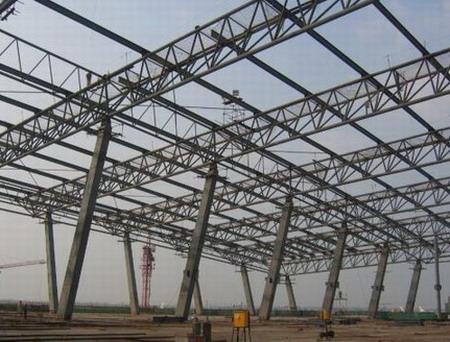

　　钢结构的管桁架是用圆杆件在端部相互连接而组成的格构式结构。空间三角形钢管桁架在受到竖向均布荷载作用的时候，表现出腹杆抗剪、弦杆抗弯的受力机理。弦杆轴力的主要影响因素是截面的高度。

　　三、管桁架结构的结构计算

　　1、设计基本规定

　　立体桁架的高度可取跨度的1/12～1/16;立体拱架的拱架厚度可取跨度1/20～1/30，矢高可取跨度的1/3～1/6。弦杆(主管)与腹杆(支管)及两腹杆(支管)之间的夹角不宜小于30°。

　　2、计算原则

　　钢结构的管桁架结构需要进行重力荷载及风荷载作用下的内力、位移计算。并需要根据具体情况，对地震、温度变化、支座沉降及施工安装荷载等作用下的位移、内力进行计算，内力和位移可以按弹性理论，采用空间杆系的有限元方法进行计算。

　　3、静力计算

　　钢结构的管桁架结构需要经过位移、内力计算后进行杆件截面设计，如杆件截面需要调整应重新进行设计，使其满足设计要求。

　　4、抗震计算

　　在单维地震作用下，进行多遇地震作用下的效应计算时，可以采用振兴分解反应谱法，对于体形复杂或重要的大跨度结构可以采用时程分析进行补充计算。
