外露式柱脚设计的注意事项

2021-12-01 09:01 陕西钢结构 钢结构公司

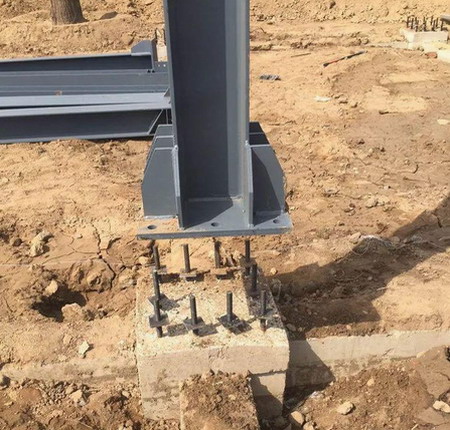

  由柱脚锚栓固定的外露式柱脚,同时承受压力和弯矩,设计时应注意下列各项:

陕西钢结构
陕西钢结构

  1、底板的尺寸由基础混凝土的抗压设计强度确定,计算底极厚度时,各区格弯矩值可偏于安全地取区格的最大压应力计算。

  2、因为底板与基础之间不能承受拉应力,当底板压应力出现负值时,拉力应由锚栓来承受。当拉力过大,锚栓直径大于60毫米时,可根据底板受力的实际情况,像计算钢筋混凝土压弯构件中的钢筋一样来确定锚栓直径。

  3、锚栓和支承托座应连接牢固,后者能承受锚栓的反力。

  4、锚栓的内力由其和混凝土之间的粘结力传递。当埋设深度受到限制时,则锚栓应牢固地固定在锚板或锚梁上,从传递锚栓的全部内力。

  5、柱脚底部的水平反力由底板与基础混凝土之间的摩擦力承受(摩擦系数取0.4)。当水平反力超过摩擦力时,可采用底板下部焊接抗剪键或柱脚外包混凝土进行加强。

  釆用外露式柱脚时,柱脚的刚性难以保证,若在计算内力时视为刚接柱脚,应考虑反弯点下移引起的柱顶弯矩增大,当柱脚底板尺寸较大时应采用靴梁式柱脚。
