吊车梁的合理构造设计

2022-03-16 09:12 陕西钢结构 华邦建设

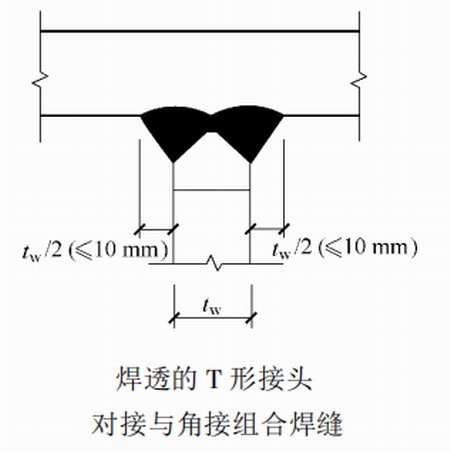

　　应力集中是造成疲劳破坏的主要原因，因而应特别关注吊车梁的细部构造设计。焊接组合吊车梁的翼缘宜用一层钢板，当采用两层钢板时，外层钢板宜沿梁通长设置，并应在设计和施工中采取措施使上翼缘两层钢板紧密接触。吊车梁的翼缘板或腹板的焊接拼接应采用加引弧板和引出板的焊透对接焊缝，引弧板和引出板割去处应予打磨平整。焊接吊车梁和焊接吊车桁架的工地整段拼接应采用焊接或高强螺栓的摩擦型连接。

　　吊车梁横向加劲肋的宽度不宜小于90毫米。在支座处的横向加劲肋应在腹板两侧成对布置，并与梁上下翼缘刨平顶紧。中间横向加劲肋的上端应与梁的上翼缘刨平顶紧，在重级工作制吊车梁中，中间横向加劲肋亦应在腹板两侧成对布置，而中、轻级工作制吊车梁则可单侧设置或两侧错开设置。在焊接吊车梁中，横向加劲肋(含短加劲肋)不得与受拉翼缘相焊，但可与受压翼缘焊接，如下图所示端加劲肋可与梁上下翼缘相焊，中间横向加劲肋的下端宜在距受拉下翼缘50—100毫米处断开，其与腹板的连接焊缝不宜在肋下端起落弧。当吊车梁受拉翼缘与支撑相连时，不宜采用焊接连接。

（陕西钢结构）

　　重级工作制吊车梁中，上翼缘与柱或制动桁架传递水平力的连接宜采用高强度螺栓的磨擦型连接，而上翼缘与制动梁的连接，可以采用高强度螺栓摩擦型连接或焊缝连接。

　　吊车梁端部与柱的连接构造应设法减少由于吊车梁弯曲变形而在连接处产生的附加应力。吊车梁的受拉翼缘边缘，宜为轧制边或自动气割边，当用手工气割或剪切机切割时，应沿全长刨边。吊车梁的受拉翼缘上下不能焊接悬挂设备的零件，并不宜在该处打火或焊接夹具。
