蜂窝形钢梁与组合梁的形成和特点

2022-07-06 09:14 陕西钢结构 华邦建设

  一、蜂窝形钢梁的形成

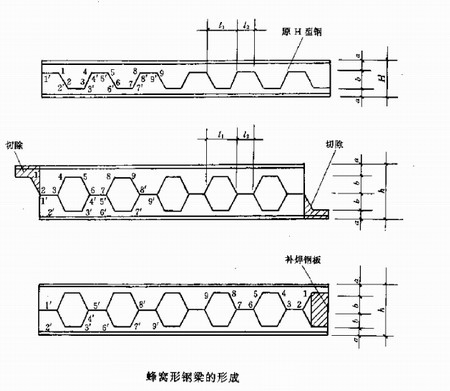

  蜂窝形钢梁可以采用热轧H型钢或焊接H型钢及热轧工字钢再加工形成。加工时,对腹板按折线切割,再用平移错位或掉头的方法,对腹板部位按对接焊接要求进行等强焊接,从而构成截面高度高于原截面的蜂窝形钢梁。蜂窝形钢梁腹板开孔的形状最常用的为六角形。

  蜂窝形钢梁的截面高度h与原梁截面高度H之比称为扩张比,常用的扩张比h/H≈1.5。由于截面高度的扩张,相应地增大了截面惯性矩和抵抗矩,以及显著地提高了钢梁的刚度和受弯承载力。

陕西钢结构

  二、蜂窝形组合梁

  蜂窝形组合梁与一般实腹式组合梁相同,是在蜂窝形钢梁的翼缘上焊接栓钉后与混凝土翼板构成整体的组合梁,其刚度及受弯承载力都将大于实腹式组合梁。

  三、蜂窝形钢梁与组合梁的特点

  蜂窝形钢梁与组合梁已在一些高层钢结构中得到应用。这两种梁有以下特点:

  1、便于大部分设备的线路和管道直接在蜂窝内通过,以便适当降低建筑层高。但由于蜂窝尺寸还不够大,常未能使截面较大的空调管管道直接通过蜂窝孔洞。

  2、可减少钢梁的用钢量。

  3、蜂窝形组合梁的跨中截面受弯承载力,更大于连续组合梁负弯矩部分的受弯承载力,因此现常主要用作简支组合梁。

  4、简支蜂窝形组合梁,在施工阶段应对蜂窝形钢梁进行承载力及挠度验算。
