天窗架的结构形式

2022-09-20 09:16 陕西钢结构 华邦建设

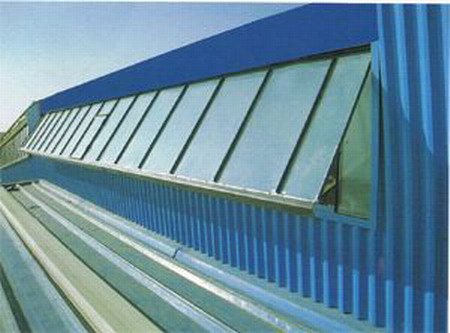

　　天窗架按其杆件布置和支承方式可分为三铰(拱)式、三支点式和多竖杆式，当荷载和跨度都不大时，也采用刚架式天窗架。

　　一、三铰(拱)式天窗架

　　三铰(拱)式天窗架由两个三角形桁架组成，与屋架的连接节点少，便于运输和组装。由于三铰(拱)式天窗架的荷载集中于两点，因此只适用于跨度不大于9米的场合。

　　二、三支点式天窗架

　　三支点式天窗架由侧柱和三角形桁架组成，其支承于屋面的三个节点，刚度较大，适用于跨度大于9米的场合。施工时常与屋架分别进行吊装，施工安装简便。

　　三、多竖杆式天窗架

　　多竖杆式天窗架构造简单，受力明确，运输方便，但与屋架的连接节点多，一般需与屋架在现场拼装后再整体吊装，不便于施工，因此只适用于天窗高度和跨度都不太大和支点不太多的情况。

　　四、刚架式天窗架

　　刚架式天窗架一般由柱脚铰接的门式刚架构成，无腹杆，结构简单。
