简述实腹式檩条的作用

2022-10-27 09:12 陕西钢结构 华邦建设

　　屋盖结构中常采用檩条以支承屋面、檀条本身又支承于屋架上，从而构成有檩屋盖体系。

　　檩条的作用是把屋面荷载传递到屋架上，其中的部分檩条又可兼作屋架的侧向支点。当为前者时，檩条是一双向受弯构件;当为后者时，檩条又兼作支撑压杆，是一压弯构件。

　　兼作屋架侧向支点的檩条，是屋架上弦平面支撑体系的组成部分，只有与支撑系中的交叉斜杆一起构成三角形几何不变体后，檩条才能具有屋架侧向支点的作用。

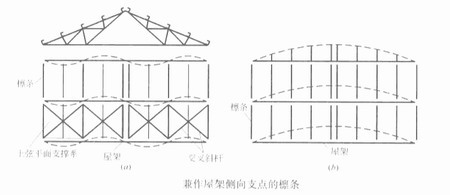

　　上图(a)表示在屋盖中的两榀屋架间设置了交叉斜杆，这些交叉斜杆与图中用粗实线表示的檩条和屋架的上弦杆构成上弦平面支撑桁架，使与图中粗实线檩条相连的屋架上弦节点在上弦杆屈曲时为一“不动”点。未设交叉斜杆的其他屋架上弦相应节点，则籍粗实线檩条与设交叉斜杆的屋架上弦“不动”点相连，也构成“不动”点。这些用粗实线表示的檩条就成为屋架的侧向支承。

　　上图(b)示出因全部屋架间未设交叉斜杆，屋架上弦杆屈曲时，檩条无法阻止屋架上弦的出平面位移，这对屋架的工作很不利。设计时要防止这种情况的发生。
