如何划分焊缝的连接形式?

2022-11-25 11:14 陕西钢结构 华邦建设

　　焊缝的连接形式可按构件相对位置、构造和施焊位置来划分。

　　一、相对位置

　　焊接的连接形式按构件的相对位置可分为平接、搭接和顶接三种类型。

　　二、构造

　　焊接的连接形式按构造可分为对接焊缝和角焊缝两种形式。平接和顶接为对接焊缝，搭接和顶接为角焊缝。采用对接焊缝， 如厚度较大就需要将焊接接触边坡口，用角焊缝则不需坡口。对接焊缝的坡口形式，应根据板厚和施工条件按有关国家现行标准的要求选用。

　　对接焊缝按作用力的方向可分为直缝和斜缝。

　　角焊缝可分为正面角焊缝和侧面角焊缝。

　　焊缝按沿长度方向的分布情况分，有连续角焊缝和断续角焊缝两种形式。连续角焊缝受力性能较好，为主要的角焊缝形式。断续角焊缝容易引起应力集中，重要结构中应避免采用，它只用于一些次要构件的连接或次要焊缝中。角焊缝的长度不能小于50毫米，其净距不能太大，以免因距离过大使连接不易紧密，潮气易侵入而引起锈蚀。一般在受压构件中净距不应大于15tw，在受拉构件中不应大于30tw(tw为较薄焊件的厚度)。

　　三、施焊位置

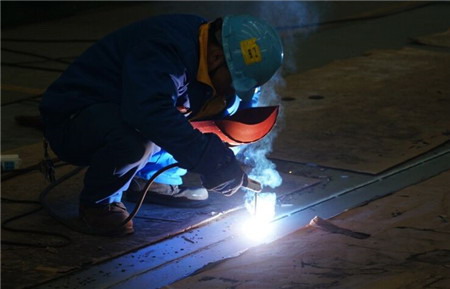

　　焊缝按施焊位置分俯焊、立焊、横焊和仰焊等几种。俯焊焊缝的焊接工作最方便，质量也最好，应尽量采用。立焊和横焊的质量及生产率比俯焊差一些，仰焊的操作条件最差。焊缝质量不易保证，因此应尽量避免采用。

　　焊缝的施焊位置是由构造决定的，在设计焊接结构时，不能任意加大焊缝，同时焊缝的布置需要避免焊缝立体交叉和在一处集中大量焊缝，尽量对称于构件形心。要尽量采用便于俯焊的焊缝构造，避免可能要求仰焊的焊缝构造。
