支撑与框架的连接

2023-02-01 09:44 陕西钢结构 华邦建设

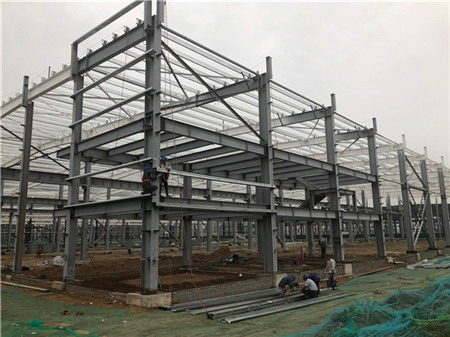

　　除偏心支撑结构外，支撑的中心线与梁柱轴心线汇交于一点。当受构造条件的限制有不大于支撑杆件宽度的偏心时，节点设计需要计入由偏心产生的附加弯矩的影响。

　　当无抗震设计要求时，可以采用支撑的实际受力设计节点，如果支撑的内力很小，则需要按支撑杆件承载力设计值的1/2进行节点设计。有抗震设计时，需要按与支撑杆件截面等强度的原则设计支撑节点。

　　当支撑采用单(双)角钢或单(双)槽钢时，支撑节点可以采用节点板的连接方式，支撑与节点板的连接可以采用高强度螺栓连接或焊接。

　　在侧向刚度要求较高的结构或大型重要结构中，一般采用H型钢做支撑构件。此时有两种做法，一是将H型钢的腹板位于框架平面内，还有是H型钢的腹板朝向框架平面外。当H型钢支撑的腹板位于框架平面内时，节点可以采用支托式连接，其平面外计算长度可以取轴线长度的0.7倍。当H型钢支撑的腹板朝向框架平面外方向时，其平面外计算长度可以取轴线长度的0.9倍。

　　当支撑翼缘传递给梁和柱时，在连接处梁、柱都需要设置加劲肋，以使支撑翼缘上的内力能可靠传给梁柱。支撑翼缘与箱形柱连接时，在柱壁板内的相应位置需要设置水平加劲隔板。加劲肋或隔板的尺寸、厚度及连接需要分别按支撑翼缘内力的垂直和水平分力来确定，同时不小于支撑的翼缘厚度，并与梁柱的截面尺寸协调。

　　为便于制作和安装，带中心支撑的梁柱节点通常采用柱外带悬臂梁段的形式，使梁柱接头与支撑节点错开。支撑杆件本身则采用高强度螺栓拼接连接。
