梁与梁的拼接连接

2023-03-27 09:36 陕西钢结构 华邦建设

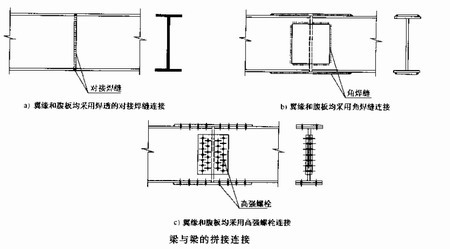

　　梁的拼接连接节点，一般需要设在内力较小的位置，为方便施工，通常设在距梁端1米左右的位置处。可以采用翼缘和腹板完全焊透的对接焊缝连接(工厂拼接)，也可以采用翼缘和腹板借助拼接板的角焊缝连接，或翼缘和腹板都采用高强度螺栓连接(现场拼接)。

　　计算时，按被连接的梁以翼缘和腹板各自分担作用于拼接连接处的弯矩M，并以梁翼缘承担弯矩Mf，腹板同时承担弯矩Mw和全部剪力V来进行拼接设计。

　　在实际应用中，也可以采用简化设计法，即假定梁拼接处的弯矩全部由翼缘承担，而剪力完全由腹板承担来进行拼接连接的设计。

　　为保证连接节点具有足够的强度，并保持梁刚度的连续性，在设计梁翼缘和腹板的拼接连接板时，需要保证梁单侧翼缘或腹板连接板扣除高强螺栓孔后的净截面面积不小于梁单侧翼缘或腹板扣除高强螺栓孔后的净截面面积。梁翼缘拼接连接板的设置原则上需要采用双剪连接，厚度不能小于8毫米，当翼缘宽度较窄，构造上采用双剪连接有困难时，也可以采用单剪连接，但其厚度不能小于梁腹板的拼接连接板，一般都在腹板两侧对称布设，且其厚度不能小于6毫米。
