设计图的审核内容都有哪些呢?

2023-04-18 10:02 陕西钢结构 华邦建设

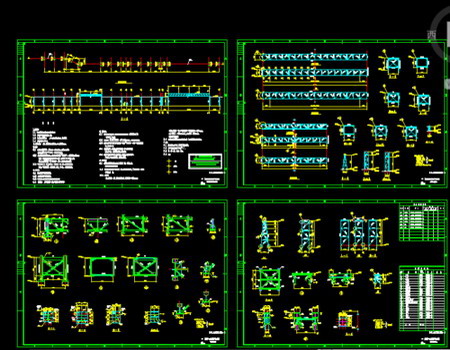

　　钢构件制作加工的质量关系到钢结构施工安装的效率、人工成本与钢结构安装质量等问题。所以，在钢构件制作加工前应仔细审核设计图纸，避免出现错误的节点和工艺施工，造成不必要的施工问题。那么，设计图的审核内容都有哪些呢?

　　1、设计图纸文件是否齐全，设计图纸文件包括设计图、施工图、图纸总说明和设计变更通知单等。

　　2、钢构件的尺寸是否正确。

　　3、钢构件的几何尺寸是否标注齐全。

　　4、标题栏内钢构件的数量要与总数量一致。

　　5、节点是否清楚，是否符合国家规范标准。

　　6、加工符号、焊接符号是否齐全。

　　7、构件与构件之间的连接形式是否合理。

　　8、结合设备和技术条件考虑，能否满足图纸上的技术要求。

　　9、图纸的标准化是否符合国家规定等。
