支撑与梁柱的连接

2023-04-24 09:51 陕西钢结构 华邦建设

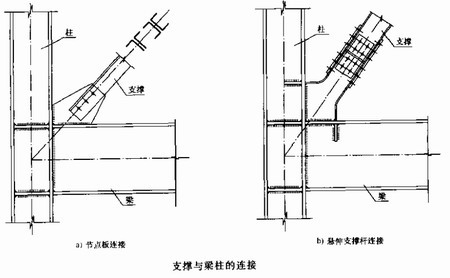

　　作为支撑构架主要是承受侧向水平荷载。支撑杆件截面一般采用双角钢或双槽钢组合截面、H形截面或箱形截面，其端部与梁柱连接，或与梁柱的中间部位连接，采用双角钢或双槽钢组合截面的支撑，一般通过节点板与梁柱连接;而既能抗拉又具有良好抗压性能的H形截面或箱形截面支撑是借助于具有相同截面、焊接在梁柱上的悬伸支承杆来实现与梁柱的连接。

　　除特别设置的偏心支撑外，一般支撑杆件的重心线需要与梁柱的重心线汇交于一点。支撑端部与梁柱的连接，原则上需要按支撑杆件截面等强度的条件来确定，即使杆件内力较小，也需要按支撑杆件承载力设计值的1/2来进行连接设计。在设计支撑端部与梁柱的连接时，需要将支撑的内力(拉力或压力)分解成水平分力和垂直分力，把它们分别作用于梁的翼缘和柱的翼缘或腹板上，然后进行连接设计。

　　对H形截面的支撑或端部为H形截面，而中间区段力箱形截面的支撑，为使作用于支撑翼缘的内力能顺畅地传递给梁和柱，需要分别在梁柱与支撑翼缘连接处设置垂直加劲肋和水平加劲肋(或水平加劲隔板)，其尺寸、厚度及其连接需要分别按支撑翼缘内力的垂直分力和水平分力来确定，同时需要满足构造上的要求，并与梁柱截面尺寸和梁柱的补强板件相协调。
