梁格的主要形式

2026-04-29 10:44 西安钢结构 华邦钢结构

　　在钢结构楼盖与桥梁结构中，梁格是指由纵横交错的主梁与次梁组成的空间受力体系。合理的梁格形式能够有效分配荷载、减小板厚并提高结构整体刚度。根据受力特征与布置方式的不同，梁格可分为以下几种主要形式。

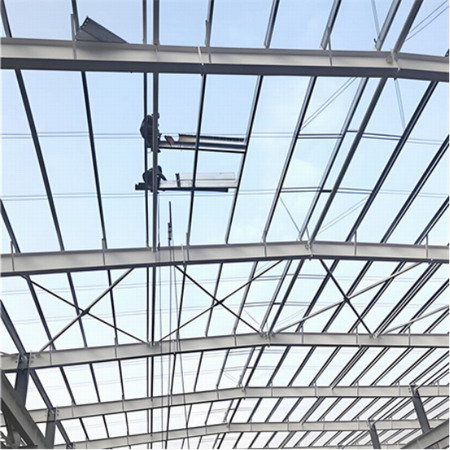

（梁格的形式）

　　一、单向梁格

　　单向梁格是最为简洁的形式，仅设置一组平行布置的主梁，次梁间距较小、沿垂直方向排布。荷载由面板传递至次梁，再由次梁汇集至主梁。这种梁格适用于矩形平面中长宽比大于1.5的楼盖，荷载主要沿短跨方向传递。单向梁格构造简单、节点数量少，适合标准化程度较高的多层钢结构。

　　二、双向梁格

　　当楼盖平面接近正方形或长宽比小于1.5时，可采用双向梁格。该形式在两个互相垂直的方向上均布置主梁，两个方向的梁高相近。荷载通过面板同时向两个方向的梁传递，形成空间受力状态。双向梁格可减小各方向梁的截面高度，从而降低楼层总高度。对于承受集中荷载或点支承条件的区域，双向梁格表现出良好的荷载扩散能力。

　　三、正交正放梁格

　　正交正放梁格是指两个方向的梁轴线保持正交，且与建筑边界平行。这是钢结构楼盖中的常见布置方式。纵横梁在交点处通过剪切连接件或栓焊结合实现力的传递。这种梁格的节点构造规则，便于采用叠合梁或等截面设计。在矩形平面中，正交正放梁格可实现梁构件的标准化加工，降低制作成本。

　　四、正交斜放梁格

　　当建筑平面出现转角、弧形边界或梯形轮廓时，可将梁格中的部分梁与边界呈斜角布置，形成正交斜放梁格。斜向布置的梁能更好地适配不规则柱网，减少悬挑区域。这种梁格形式适用于圆形大厅、多边形体育馆或采用斜柱的外围结构。设计时应注意斜梁端部的支座角度，不能出现锐角节点。

　　五、无次梁式梁格

　　在某些楼层净高受限或管线穿行需求较大的场合，可采用无次梁式梁格。该形式仅设置双向主梁，楼板直接支承于主梁翼缘上。由于取消了次梁，无次梁式梁格的节点数量显著减少，施工速度较快。这种梁格适用于柱距较小的办公楼或住宅楼盖。

　　六、空腹梁格

　　空腹梁格采用蜂窝梁或开设孔洞的腹板替代实腹式梁截面。沿梁高方向的圆孔或六边形孔可供管线水平穿越，从而降低楼层整体高度。这种梁格常见于管线密集的医疗建筑或实验室建筑。

　　选用何种梁格形式应综合考虑建筑平面形状、柱网尺寸与设备管线需求。合理的梁格布置，能够为钢结构楼盖提供安全、经济的受力体系。
