提高钢结构焊缝质量的六个关键环节

2026-06-29 09:06 陕西钢结构 华邦钢结构

　　焊缝质量直接决定钢结构的承载力和使用寿命。80%的焊缝缺陷源于焊接前和焊接中的疏忽，而非焊接本身。抓住下面六个环节，焊缝合格率能大幅提升。

　　一、焊前准备

　　坡口加工是起点。坡口角度、钝边尺寸、组对间隙必须严格按工艺评定执行。坡口面有油污、锈蚀、水分，焊再好也白搭。焊前清理是成本低、回报高的工序，绝不能省。

　　二、焊接材料

　　焊条、焊丝、焊剂必须与母材匹配，且严格烘干。低氢型焊条烘干温度控制在350℃至400℃，保温1至2小时。受潮焊条会直接导致气孔和氢致裂纹，这是现场常见的“隐形杀手”。

　　三、焊接参数

　　电流过大容易烧穿、咬边;电流过小容易未熔合、夹渣。每条焊缝都应按焊接工艺规程(WPS)执行，首件焊接必须做工艺验证，确认参数合格后再批量施工。

　　四、焊接顺序

　　长焊缝采用分段退焊法，对称焊缝由中间向两端施焊。约束大的节点先焊收缩量大的焊缝，再焊约束小的。顺序对了，残余应力和变形都能显著降低。

　　五、环境控制

　　风速超过8m/s、相对湿度超过90%、环境温度低于-10℃时，必须采取防风、除湿、预热措施。雨雪天气露天焊接，焊缝质量几乎无法保证。

　　六、焊后处理

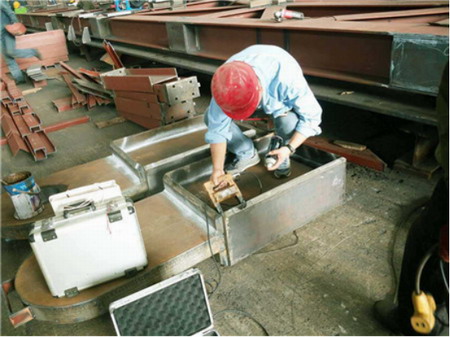

　　焊后保温缓冷可有效防止冷裂纹。重要焊缝需进行超声波或射线探伤，发现缺陷及时返修。同一部位返修次数不宜超过两次，否则应重新制定工艺方案。

　　焊缝质量不是“焊出来”的，而是全流程管出来的。把每个环节的标准落到实处，比事后返修高效得多。
