定位焊的核心工艺措施

2026-07-20 10:59 陕西钢结构 华邦钢结构

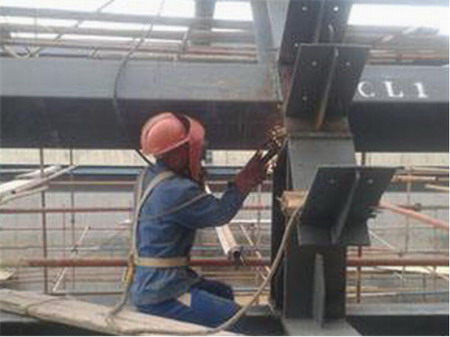

　　定位焊，又称点固焊，是焊接前为装配和固定焊件接头位置而进行的短焊缝操作。别看它只是“临时固定”，实则是正式焊缝的组成部分，其质量直接决定整条焊缝的成败。以下是定位焊的核心工艺措施。

　　一、焊材与预热须与正式焊接一致

　　定位焊所用焊条应与主焊缝完全相同，焊前需按规定烘干。焊件需预热时，定位焊同样要预热，且温度取正式焊接预热参数的上限值，预热范围覆盖焊点周边约150毫米，以减小温度梯度带来的应力集中。

　　二、电流宜大不宜小

　　定位焊缝短、冷却快，焊接电流应比正式焊接高10%至15%，确保足够熔深，避免未熔合缺陷。大厚度工件定位焊时，电流还可适当再提高5%。

　　三、起弧收弧必须圆滑过渡

　　起头和收尾处切忌过陡，应形成平滑弧面。收弧时可增加摆动频率、延长停留时间，或利用衰减装置过渡1至2滴熔滴填满弧坑，有效防止弧坑裂纹——这是定位焊中极为隐蔽却危害不小的缺陷。

　　四、避开应力集中区域

　　焊缝交叉处及方向急剧变化处不宜定位焊，应离开上述位置50毫米以上。这些区域本身应力集中，再叠加定位焊的热输入，极易诱发裂纹。

　　五、焊缝尺寸严格受控

　　定位焊缝高度不超过设计焊缝的2/3，长度通常控制在10毫米至30毫米，以越小越好为原则。含碳量大于0.25%或厚度超16毫米的焊件，低温环境下定位焊后应尽快打底，否则须采取后热缓冷措施。

　　六、缺陷零容忍

　　发现裂纹、夹渣、未焊透等缺陷，必须清除后重新焊接，绝不允许将隐患留在正式焊缝中。

　　定位焊虽小，却是焊接质量的“起点控制”。把好这一关，才能为后续焊接奠定坚实基础。
