钢结构住宅节点设计的规范要求

2020-07-07 10:19 钢结构住宅 陕西钢结构

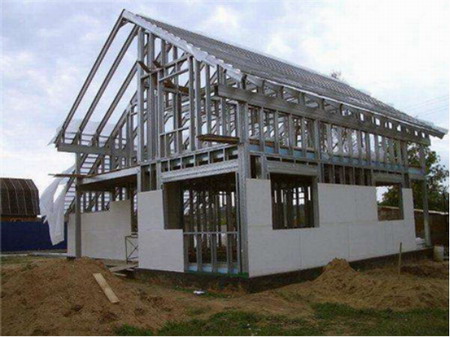

　　1、钢结构住宅节点设计应传力简捷，构造合理，具有必要的延性;应便于焊接，避免应力集中和过大的约束应力;应便于加工及安装，容易就位和调整。

　　2、钢结构住宅刚架构件间的连接可以采用高强度螺栓端板连接。高强度螺栓直径需要根据受力确定，可以采用M16—M24螺栓。高强度螺栓承压型连接可以用于承受静力荷载和间接承受动力荷载的结构;重要结构或承受动力荷载的结构需要采用高强度螺栓摩擦型连接;用来耗能的连接接头可以采用承压型连接。

　　3、门式刚架横梁与立柱连接节点，可以采用端板竖放、平放和斜放三种形式。斜梁与刚架柱连接节点的受拉侧，可以采用端板外伸式，与斜梁端板连接的柱的翼缘部位需要与端板等厚;斜梁拼接时可以使端板与构件外边缘垂直，应采用外伸式连接，并使翼缘内外螺栓群中心与翼缘中心重合或接近。连接节点处的三角形短加劲板长边与短边之比宜大于1.5：1.0，不满足时可以增加板厚。

　　4、端板螺栓宜成对布置。螺栓中心至翼缘板表面的距离，需要满足拧紧螺栓时的施工要求，不宜小于45mm。螺栓端距不应小于2倍螺栓孔径;螺栓中距不应小于3倍螺栓孔径。当端板上两对螺栓间最大距离大于400mm时，应在端板中间增设一对螺栓。

　　5、当端板连接只承受轴向力和弯矩作用或剪力小于其抗滑移承载力时，端板表面可不作摩擦面处理。

　　6、端板连接需要按所受最大内力和按能够承受不小于较小被连接截面承载力的一半设计，并取两者的大值。

　　7、用于支承吊车梁的牛腿可做成等截面，也可做成变截面;采用变截面牛腿时，牛腿悬壁端截面高度不能小于根部高度的1/2。柱在牛腿上、下翼缘的相应位置处应设置横向加劲肋;在牛腿上翼缘吊车梁支座处需要设置垫板，垫板与牛腿上翼缘连接应采用围焊;在吊车梁支座对应的牛腿腹板处应设置横向加劲肋。牛腿与柱连接处承受剪力V和弯矩M的作用，其截面强度和连接焊缝应按国家现行标准《钢结构设计规范》的规定进行计算。
