对钢结构建筑的制作精度有影响的要求

2022-09-22 09:19 钢结构建筑 陕西钢结构

  钢结构建筑的制作精度(即允许偏差)在《施工及验收规范》及其他有关标准中都作了详细的规定,但我们要注意制作过程中一些对制作精度有影响的要求。

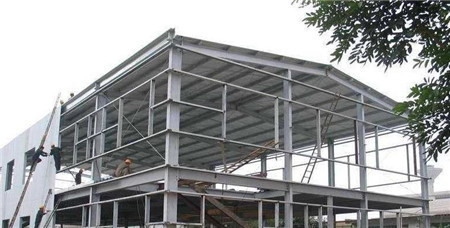

钢结构建筑

  一、放样、号料和切割

  1、放样划线应清楚标明装配标记、螺孔标记、加强板的位置方向、倾斜标记、其他配合标记和中心线、基准线及检验线,必要时应制作样板。

  2、注意预留制作、安装时的焊接收缩量、切割、刨边和铣加工余量,安装预留尺寸要求,构件的起拱下料尺寸。

  3、划线前,材料的弯曲或其他变形应予矫正。当采用火焰矫正时,加热温度应根据钢材性能选定,但不能超过900℃。低合金结构钢在加热矫正后应缓慢冷却。

  二、孔加工

  1、当孔加工采取冲孔方法进行时,应控制板的厚度不大于12毫米,冲孔后孔周边应用砂轮打磨平整。

  2、分清螺栓孔的分组。

  节点中的连接板与一根构件相连的所有螺栓孔为一组。

  对接接头在拼接板一侧的螺栓孔为一组。

  在两相邻节点或接头间的螺栓孔为一组。

  受弯构件翼缘上的连接螺栓孔,每米长度范围内的螺栓孔为一组。

  3、注意批量生产的累误差

  由于钢结构建筑的流水作业会产生批量生产的同一误差,而且这误差是在《施工及验收规范》中所允许的偏差之内。如果偏差集中于一个方向的最大值时,对安装精度与进度就带来麻烦,特别是梁的集中负公差。

  三、组装(预装)

  1、钢构件在组装前应矫正其变形并达到符合控制偏差范围以内,接触表面应无毛刺、污垢和杂物,以保证钢构件的组装紧密贴合,符合质量标准。

  2、钢构件在组装时应有适当的工具和设备,如定位器、夹具和坚固的基础(或胎架)以保证组装有足够的精度。

  3、为了保证隐蔽部位的质量,应经质控人员检查认可,签发隐蔽部位验收记录,才可封闭。

  4、预装的构件必须是进行检查和确认是符合图纸尺寸,符合构件的精度要求,需预装的相同构件应可随机抽装。

  5、预装时,钢构件应在自由状态条件下进行,预装结果应符合《施工及验收规范》及有关标准规定。

  6、预装检查合格后,应根据预装结果标注中心线、控制基准线等标记,必要时应设置定位器。

  7、对跨度大于40米的钢结构建筑网架预装时,对最大接球或螺栓球节点必须进行复验。

  四、铣加工

  1、承重连接的柱接头承压表面应按图纸设计技术要求进行铣加工,以保证金属接触面的区域大于柱截面的70%,且边缘最大间隙不大于0.8毫米的要求。

  2、柱的铣加工面应垂直于柱中心线。

  3、其他需顶紧的接触面,也应采用铣、刨、磨的方式进行加工,以保证顶紧的质量要求。
