关于支撑斜杆的连接

2023-01-06 08:53 陕西钢结构 华邦建设

  1、为使支撑斜杆能承受消能梁段的端部弯矩,支撑斜杆与横梁的连接需要设计成刚接。

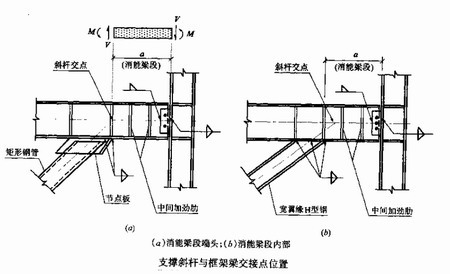

  2、支撑斜杆轴线与框架梁轴线的交点,需要位于消能梁段的端点;也可位于消 能梁段内部,此时将产生与消能梁段端部弯矩方向相反的附加弯矩,从而减小梁段和支撑斜杆的弯矩,对抗震有利。但交点不能位于消能梁段以外,因为它将加大支撑斜杆和消能梁段的弯矩,不利于抗震。

陕西钢结构

  3、支撑斜杆的拼接接头以及斜杆与框架梁的连接节点,都需要采用高强度螺栓摩擦型连接。必要时也可以采用焊接,但需要采用全熔透对接焊缝。

  4、支撑斜杆可以采用全熔透坡口焊缝直接与框架梁连接,也可以通过节点板与框架梁连接。前一连接构造具有传递弯矩的能力,后一做法适用于矩形钢管斜杆。

  5、当支撑斜杆与框架梁的连接采用节点板时,需要注意将连接部位置于消能梁段范围以外,以免节点板的局部加强影响到消能梁段的屈服性能。此外,考虑到消能梁段的剪力很大,节点板靠近梁段的一侧需要加焊一块边缘加劲板,以防节点板屈曲。
