钢结构住宅柱间支撑系统的常见形式

2025-04-10 10:46 钢结构住宅 陕西钢结构

　　一、交叉支撑

　　由两根斜杆交叉组成，一般在柱间的对角线上布置。其构造简单，受力明确，两根斜杆可以有效地抵抗水平方向的荷载。根据钢结构住宅的具体需求，交叉支撑可设计成不同的形状，如X形、K形等。

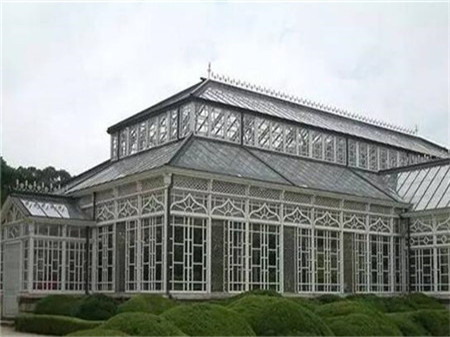

（柱间支撑系统的形式）

　　二、门式框架支撑

　　由横梁和立柱组成的门架式结构，具有较高的强度和稳定性。这种支撑形式适用于空间较大的钢结构住宅，能够提供较大的支撑面积和承载能力。

　　三、圆钢或钢索交叉支撑

　　采用圆钢或钢索交叉设置而成，具有较好的柔韧性和一定的弹性。在一些对变形要求较高的钢结构住宅中应用较为广泛，能够在承受水平荷载的同时，允许结构产生一定的变形，从而消耗部分能量，提高钢结构住宅的抗震性能。

　　四、型钢交叉支撑

　　通常使用角钢、槽钢或H型钢等型钢制作成交叉形状的支撑构件。型钢交叉支撑的截面尺寸相对较大，具有较高的承载能力和刚度，适用于荷载较大的钢结构住宅。

　　五、方管或圆管人字支撑

　　由方钢管或圆管焊接或拼接而成的人字形支撑结构。这种支撑形式外观简洁美观，同时具有较高的强度和稳定性，在一些对建筑外观要求较高的钢结构住宅中得到应用。
