解析钢结构厂房柱间支撑系统的关键设计要点

2025-11-17 10:16 钢结构厂房 陕西钢结构

　　一、精准匹配荷载需求，明确设计依据

　　钢结构厂房的柱间支撑应承受风荷载、地震作用及吊车纵向制动力等水平荷载。设计时应严格遵循《钢结构设计标准》与《建筑抗震设计规范》，根据钢结构厂房所在地区的地震烈度、风压值及吊车工作制等级，精准计算荷载组合。例如，重级工作制吊车厂房需增大支撑截面，并采用桁架式组合截面，确保吊车制动力直接传递至基础。

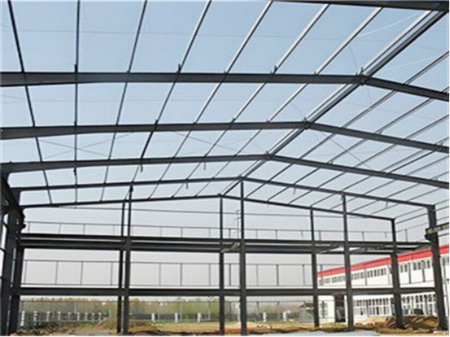

（柱间支撑系统的设计要点）

　　二、优化构造形式，平衡刚度与经济性

　　钢结构厂房的柱间支撑形式多样，交叉支撑因刚度大、传力直接，成为工业厂房的常用选择;单斜杆支撑适用于重型吊车场景;门架式支撑则用于柱顶高度大或需留出设备通道的厂房。设计时应结合厂房跨度、高度及工艺需求，优先选择构造简单、用料省的方案。例如，钢结构厂房通过采用H形截面卧放再分杆的设计，在控制用钢量的同时，提升了支撑杆件的稳定性。

　　三、强化节点构造，保障传力可靠性

　　节点是钢结构厂房柱间支撑系统的薄弱环节。支撑与钢柱宜采用高强度螺栓(8.8级及以上)或熔透焊缝连接，节点板厚度不小于10毫米;当支撑与柱翼缘连接时，需在柱腹板两侧设置加劲肋，防止局部压屈。此外，支撑长度需预留20毫米至30毫米调节量，避免因制作误差导致应力集中。

　　通过科学设计，钢结构厂房的柱间支撑系统能显著提升结构安全性与经济性，为工业生产提供可靠保障。
