钢结构厂房的山墙墙架布置要点

2026-06-24 11:41 钢结构厂房 陕西钢结构

　　山墙墙架是钢结构厂房端部围护系统的承力骨架，承担山墙面风荷载并传递至基础。合理的墙架布置可保证墙体稳定与抗风性能。以下是钢结构厂房的山墙墙架布置要点。

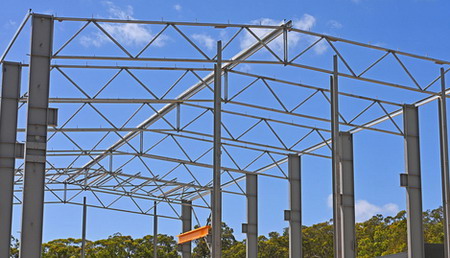

　　一、墙架主要组成

　　山墙墙架包括抗风柱、墙架梁、山墙桁架及墙面支撑。抗风柱沿山墙竖向布置，承受水平风载;墙架梁水平连接抗风柱，与围护板直接固定;山墙桁架位于屋脊处，用于大跨度厂房屋面端部;支撑系统保证墙架平面外稳定。

　　二、抗风柱布置

　　抗风柱间距宜为3米至6米，与屋面刚架间距协调。柱底铰接于基础短柱，柱顶可采用两种方式连接：当抗风柱位于刚架柱列平面时，柱顶与屋面梁下翼缘通过弹簧板或长圆孔连接，允许竖向相对位移;当抗风柱位于刚架之间时，柱顶设置通长托梁或与屋面檩条协同受力。钢结构厂房高度较大时，抗风柱中部增设侧向支撑。

　　三、山墙桁架设置

　　跨度大于15米时，山墙顶部宜设置山墙桁架。桁架上弦支承屋面檩条，下弦通过系杆连接至相邻刚架。桁架腹杆采用人字形或单斜式布置，高度可取跨度的1/10至1/8。对于门式刚架体系，山墙处也可采用刚架斜梁悬挑并设置端部封檐柱替代桁架。

　　四、墙架梁与檩条协调

　　山墙墙架梁的竖向间距与墙面檩条一致，通常为1.2米至1.5米。靠近檐口处增设一道墙架梁，作为封檐板基座。墙角、门窗洞口四周应加密墙架梁或设置加强边框。抗风柱与墙架梁交叉节点采用焊接连接板或螺栓固定。

　　五、支撑系统布置

　　山墙平面内应设置斜撑或剪刀撑：对于抗风柱高度超过6米，在柱间设置交叉角钢支撑，支撑夹角宜为30°至60°;当钢结构厂房跨度较大、山墙宽度较宽时，沿山墙高度中部设置一道水平系杆，连接各抗风柱。支撑杆件长细比不宜大于200。

　　六、构造细节要点

　　抗风柱顶弹簧板厚度不小于6毫米，长圆孔竖向长度取30毫米至50毫米。柱脚锚栓直径不小于20毫米，埋设深度满足抗拔要求。墙架梁与抗风柱搭接长度不小于150毫米。山墙桁架与屋面刚架连接处应设置隅撑。所有外露连接件均需做防锈处理。
