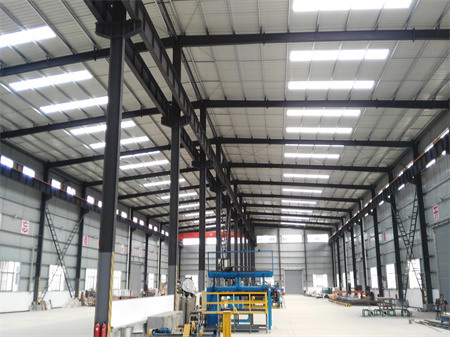

　　屋盖支撑是钢结构厂房保证整体稳定的关键系统，其布置须遵循规范要求，确保结构在施工及使用阶段的安全性。掌握支撑布置的技术规范，有助于优化设计方案并提升工程质量。

　　一、横向水平支撑布置

　　横向水平支撑应设置在屋架或刚架的上弦或下弦平面，形成屋盖的水平刚性盘体。支撑宜布置在房屋两端或温度区段两端的第一或第二柱间，当布置在第二柱间时，第一柱间应设置刚性系杆传递山墙风荷载。支撑间距不宜大于60米，温度区段长度超过60米时应增设中间支撑。横向支撑的斜杆通常采用交叉圆钢或角钢，按拉杆设计，长细比限值可放宽至400。有檩屋盖的支撑节点应连接于檩条处，无檩屋盖应连接于大型屋面板肋处。

　　二、纵向水平支撑布置

　　纵向水平支撑应布置在柱间支撑开间，与横向水平支撑组成封闭的几何不变体系。当房屋设有托架时，纵向支撑宜布置在托架所在柱间。纵向支撑的形式与横向支撑相同，交叉斜杆按拉杆设计。纵向支撑的间距根据柱间支撑布置确定，通常与柱间支撑间距一致。纵向支撑与横向支撑的连接节点应可靠，确保水平力在纵横两个方向有效传递。对于设有吊车的钢结构厂房，纵向支撑应能承受吊车纵向制动力。

　　三、垂直支撑布置

　　垂直支撑应设置在屋架跨中及支座处，将上弦平面内的水平力传递至下弦平面。垂直支撑的间距根据屋架跨度确定，通常不大于30至45米。当屋架跨度小于18米时，可仅在跨中设置一道垂直支撑;跨度大于18米时，宜在跨中及支座处各设置一道。垂直支撑的形式可采用W形或门式，由斜杆与竖杆组成。垂直支撑应与上下弦横向水平支撑布置在同一柱间，形成完整的空间稳定体系。

　　四、系杆设置要求

　　系杆是屋盖支撑系统的重要组成部分，用于保证受压杆件的侧向稳定。刚性系杆采用角钢或圆管，能传递压力与拉力;柔性系杆采用圆钢，仅能传递拉力。在横向支撑或垂直支撑交叉点处，应设置通长刚性系杆。屋架支座处及屋脊处应设置刚性系杆，以传递纵向力并保证屋架平面外稳定。系杆的长细比限值应满足规范要求，刚性系杆不宜大于200，柔性系杆不宜大于400。

　　五、支撑与檩条协同

　　屋盖支撑系统应与檩条协同工作，形成完整的空间受力体系。檩条兼作支撑系杆时，应满足系杆的长细比与承载力要求。当檩条跨度较大或屋面荷载较重时，不宜兼作系杆，应独立设置支撑系杆。支撑的布置不应妨碍檩条的安装与调整，节点构造应简洁便于施工。有檩屋盖的支撑节点应连接于檩条腹板或翼缘，连接强度应满足支撑内力的要求。

　　六、施工阶段支撑

　　屋盖安装过程中，支撑系统尚未形成完整空间体系，应设置临时支撑保证施工安全。屋架吊装后应及时安装垂直支撑与系杆，形成局部稳定单元。横向水平支撑的安装应与屋架吊装同步进行，避免屋架长时间处于悬臂状态。临时支撑的拆除应在永久支撑安装完毕并验收合格后进行。设计文件中应明确支撑的安装顺序、临时支撑设置方案及拆除时机，为施工组织提供依据。
