钢结构场馆柱间支撑系统的一般规定

2026-07-16 14:20 钢结构场馆 陕西钢结构

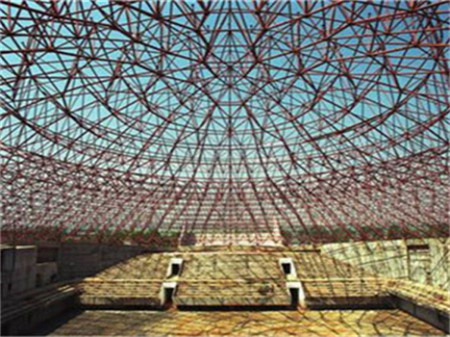

　　柱间支撑系统是钢结构场馆保证纵向稳定的关键构件，其设计须满足承载力、刚度及构造等多方面要求。掌握技术规定，有助于保障钢结构场馆的安全性与使用功能。

　　一、支撑形式选择规定

　　钢结构场馆柱间支撑形式应根据跨度、高度及荷载条件确定。交叉支撑构造简单、用钢量省，适用于一般钢结构场馆，斜杆按拉杆设计，长细比限值可放宽至400。人字形或V形支撑侧向刚度大，适用于对变形控制要求较高的钢结构场馆，但受压杆件需考虑屈曲影响。门式支撑适用于设有大门洞或大型设备的钢结构场馆，形成几何不变体系的同时满足功能需求。单斜杆支撑施工便捷，但仅适用于轻屋面或风荷载较小的情况。选型时应比较不同形式的用钢量与刚度贡献，选择技术经济性较优的方案。

　　二、支撑布置间距规定

　　柱间支撑布置间距应根据钢结构场馆纵向柱距、受力条件及温度区段长度确定。无吊车时宜取30至45米，有吊车时宜设在温度区段中部。温度区段长度不宜超过120米，超过时应增设支撑或设置伸缩缝。每个温度区段中应分别设置能独立构成空间稳定结构的支撑体系。在设置柱间支撑的开间，应同时设置屋盖横向支撑以组成几何不变体系。支撑间距过大导致纵向刚度不足，过小则增加用钢量并影响使用功能。

　　三、支撑截面设计规定

　　支撑截面应根据计算内力合理确定，避免过度保守。交叉支撑按拉杆设计时，可采用单角钢或圆钢，长细比限值放宽至400。受压支撑应采用双角钢组合截面或圆管截面，满足压杆稳定要求。支撑截面选择应综合考虑强度、稳定及构造要求，优先选用市场常用规格。设有吊车的钢结构场馆，支撑尚应考虑吊车纵向制动力的影响。支撑与柱的连接节点应能承受支撑全截面屈服时的内力，节点板净截面满足拉剪强度要求。

　　四、节点连接构造规定

　　支撑节点构造应力求简洁，减少加工与安装工作量。交叉支撑节点可采用节点板连接，节点板厚度根据支撑内力确定，不宜小于8毫米。支撑与柱的连接宜采用普通螺栓，便于现场调整。节点板边缘与支撑轴线夹角不宜小于30度，防止应力集中。支撑端部应预留调节长度，便于安装时调整张力。设有吊车的钢结构场馆，柱间支撑与吊车梁的连接应协调，避免冲突。节点设计应满足承载力要求，避免节点强度低于构件强度导致提前破坏。

　　五、温度效应处理规定

　　柱间支撑设计应考虑温度变化引起的内力重分布。纵向支撑间距较大时，温度应力显著，宜增设柔性连接或滑动支座释放温度变形。温度区段长度应根据当地气候条件、结构形式及使用要求确定。支撑杆件与主体结构连接时，应允许一定的转动与滑动能力，避免温度应力导致杆件屈服或连接破坏。对于大跨度或温差较大地区的钢结构场馆，可采用预张力支撑，通过初始张拉抵消部分温度变形。

　　六、施工阶段规定

　　柱间支撑设计应考虑施工阶段的需求，避免与安装顺序冲突。屋架安装初期尚未形成完整稳定体系，应设置临时支撑保证施工安全。永久支撑的安装时机应与屋架吊装顺序协调，及时形成空间稳定结构。对于分段吊装的屋架，支撑节点应便于现场拼接，减少高空焊接作业。设计文件中应明确支撑的安装顺序、临时支撑设置方案及拆除时机，为施工组织提供依据。通过施工阶段优化，可缩短工期并降低安装风险。
