钢结构住宅墙梁的设计规范与技术要点

2026-07-17 14:41 钢结构住宅 陕西钢结构

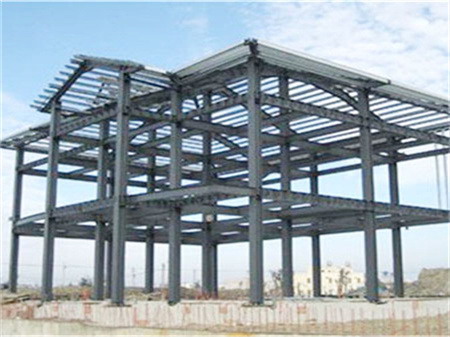

　　墙梁是钢结构住宅围护系统的重要受力构件，承担墙面荷载传递与围护板支撑功能。遵循设计规范并掌握技术要点，有助于保障钢结构住宅的安全性与居住舒适度。

　　一、荷载取值规定

　　墙梁设计荷载应包括墙体自重、墙面风荷载及地震作用。墙体自重根据围护材料类型计算，压型钢板墙面取0.1至0.2千帕，砌块填充墙取2.0至3.0千帕。风荷载按基本风压、体型系数及高度变化系数计算，墙面风荷载标准值不宜小于0.5千帕。地震作用按围护构件地震作用系数计算，通常取水平地震影响系数最大值的0.6倍。墙梁尚应考虑施工阶段集中荷载，单点集中荷载不宜小于1.0千牛。

　　二、截面形式选择

　　墙梁截面宜选用冷弯薄壁C型钢或Z型钢，也可采用热轧槽钢或H型钢。C型钢截面适用于风荷载较小的低层钢结构住宅，Z型钢截面适用于风荷载较大的多层钢结构住宅，其主平面惯性矩较大，抗弯性能更优。墙梁截面高度根据跨度与荷载确定，通常取跨度的1/20至1/30，且不宜小于120毫米。截面厚度根据计算确定，冷弯薄壁型钢不宜小于1.5毫米，热轧型钢不宜小于4毫米。墙梁腹板高厚比应满足局部稳定要求，超过限值时应设置加劲肋。

　　三、强度与稳定验算

　　墙梁强度验算应包括抗弯强度、抗剪强度及局部承压强度。抗弯强度按净截面计算，考虑截面削弱影响;抗剪强度按腹板净截面计算;局部承压强度按集中荷载作用处验算。稳定验算包括整体稳定与局部稳定，整体稳定通过设置拉条或撑杆保证，拉条间距不宜大于3米;局部稳定通过限制板件宽厚比保证，超过限值时设置加劲肋或采用卷边构造。墙梁挠度限值为跨度的1/200，对变形敏感部位可取1/250。

　　四、拉条与撑杆设置

　　墙梁拉条是保证整体稳定的关键构造。拉条宜采用圆钢或角钢，直径不宜小于10毫米，沿墙梁跨度方向设置于受压翼缘附近。当墙梁跨度大于4米时，宜在跨中设置一道拉条;大于6米时，宜设置两道拉条。拉条与墙梁连接处应设置垫块或角钢，防止局部变形。斜拉条与撑杆组成桁架式支撑体系，提高墙梁平面外刚度。拉条预张力应适当，过紧导致墙梁附加弯矩，过松则起不到支撑作用。

　　五、连接节点设计

　　墙梁与框架柱的连接宜采用普通螺栓铰接，便于安装调整。连接节点应能承受墙梁端部剪力，并允许一定的转动变形。墙梁搭接长度不宜小于跨度的10%，且不小于300毫米，搭接处采用螺栓或自攻螺钉连接。墙梁与墙架柱的连接节点应设置连接板，连接板厚度不宜小于墙梁腹板厚度。节点构造应便于施工，螺栓布置满足扳手操作空间要求，避免与保温层冲突。

　　六、防腐与防火处理

　　墙梁防腐涂层应与主体结构协调，确保全寿命周期内的耐久性。冷弯薄壁型钢墙梁宜采用热浸镀锌处理，镀锌层厚度不小于180克每平方米。热轧型钢墙梁采用涂装防腐，除锈等级达到Sa2.5级，涂层总厚度不小于120微米。防火要求根据钢结构住宅耐火等级确定，墙梁耐火极限通常不小于1.0小时，可采用防火涂料或防火板材包覆。防腐与防火涂层应相容，避免化学反应导致涂层失效。
