钢结构厂房的防腐处理流程
2026-08-25 08:49 钢结构厂房 陕西钢结构

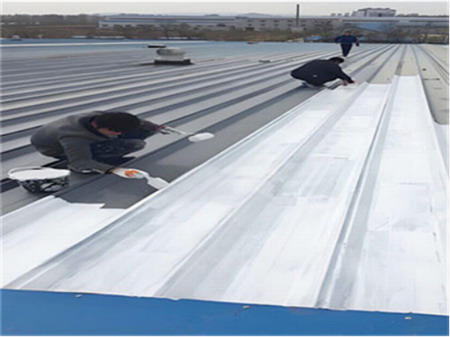

钢结构厂房的防腐处理是一项系统工程，需从环境评估、表面处理、涂层体系、施工控制及后期维护等多个环节综合施策。以下梳理一下钢结构厂房的防腐处理流程。
一、环境评估与方案设计
进行防腐处理前，需先评估钢结构厂房所处的腐蚀环境。根据环境腐蚀性等级(C1~C5)，选用相应的涂层配套方案。处于沿海或工业污染区的钢结构厂房，腐蚀环境等级较高，对涂层的耐盐雾和耐化学性能要求更严格。
二、表面处理
表面处理质量对涂层寿命的影响权重高达60%以上。处理工艺通常包括：除油、除锈、打磨等。钢材表面除锈等级应达到Sa2.5级—即钢材表面无可见的油脂和污垢，并且没有附着不牢的氧化皮、铁锈和油漆涂层等附着物。对于无法喷砂处理的部位，可采用手工或动力工具除锈至St3级。除锈完成后应在4小时内涂刷底漆，防止返锈。
三、涂层体系配套
合理的涂层配套是防腐效果的核心保障。典型方案为：底漆+中间漆+面漆的复合涂层体系。底漆推荐使用环氧富锌底漆(含锌量不低于70%)，利用锌粉的阴极保护作用;中间漆采用环氧云铁中间漆，增强屏蔽性能;面漆选用聚氨酯或聚硅氧烷面漆，提供耐候与装饰性能。干膜总厚度根据腐蚀环境确定—C3环境不宜低于160μm，C4环境不宜低于200μm，C5环境不宜低于240μm。
四、施工环境控制
涂装施工应在温度5℃至38℃、相对湿度低于85%的环境下进行。钢材表面温度应高于露点温度3℃以上。雨、雾、雪天或强风天气应停止室外涂装作业。每道涂层应保持足够的干燥时间，避免出现流挂、起皱等缺陷。
五、膜厚检测与质量控制
每一道涂层干燥后应进行干膜厚度检测，采用“90-10”规则(即90%的测量点达到规定膜厚，其余10%不低于规定膜厚的90%)。涂装完成后还应进行附着力检测(划格法或拉开法)，确保涂层与基材结合牢固。
六、定期维护与修补
防腐处理并非一次完成。投用后应每年对钢结构厂房进行一次全面检查，重点查看涂层破损、锈斑及排水节点。发现破损应及时清理修补，修补时涂层应做成阶梯状搭接，层间留出足够的搭接宽度。涂层达到使用年限后应进行重涂。
