刚性空间结构中的网格结构类型

2026-04-23 09:25 西安钢结构 华邦钢结构

　　在大跨度建筑领域，刚性空间结构凭借其优异的受力性能和覆盖能力得到广泛应用。其中，网格结构作为刚性空间结构的重要组成形式，通过杆件的规律组合形成稳定承载体系。以下对几种常见的网格结构类型。

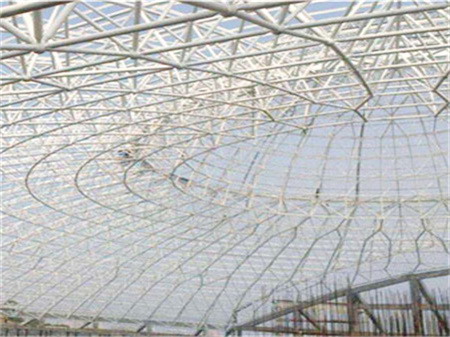

（网格结构类型）

　　一、平面网格结构

　　平面网格结构由纵横交叉的杆件在同一平面内组成，包括两向正交正放网格、两向正交斜放网格等形式。该类刚性空间结构的构件主要承受平面内弯矩和剪力，适用于屋盖、楼面及墙面围护体系。平面网格结构的节点构造相对简单，加工安装较为便利。

　　二、单层网壳网格结构

　　单层网壳属于曲面形式的网格结构，杆件沿曲面分布形成薄壳状受力体系。在刚性空间结构中，单层网壳通过曲面的薄膜效应承担外部荷载，杆件以轴力为主。常见形式包括柱面网壳、球面网壳和双曲抛物面网壳。此类网格结构对节点刚度和杆件稳定性要求较高，适用于体育馆、展览厅等大跨度覆盖场景。

　　三、双层网壳网格结构

　　双层网壳由上下两层曲面网格及连接两层的腹杆组成，形成空间受力体系。相比单层形式，双层网格结构的整体刚度更为突出，跨越能力显著提升。在刚性空间结构中，双层网壳常用于跨度较大或荷载较重的场合，如大型机库、煤炭仓储设施等。上下弦层可分别采用不同的网格划分方式，以适应受力分布特点。

　　四、空腹网格结构

　　空腹网格结构的杆件之间不设斜腹杆，依靠梁柱刚接节点传递内力。此类刚性空间结构的建筑视觉效果较为通透，便于管道穿行和设备布置。空腹网格适用于多层建筑的中庭顶盖、景观廊架等对视线遮挡有要求的场所。由于缺少斜撑，该类网格结构的节点设计应要重点加强。

　　五、张弦网格结构

　　张弦网格结构在上部刚性网格下方引入预应力拉索，形成刚柔组合的受力体系。在刚性空间结构中，拉索为网格提供弹性支撑，有效减小上部杆件内力幅值。该类网格结构适用于大跨度平屋盖或轻型穹顶，能够兼顾结构效率与建筑美学。
