典型的梁格布置方式

2026-05-06 09:32 西安钢结构 华邦钢结构

　　梁格布置是楼盖与桥梁结构设计中的基础环节。合理的梁格形式能够在满足承载要求的前提下，兼顾经济性与施工便利。以下是几种典型的梁格布置方式。

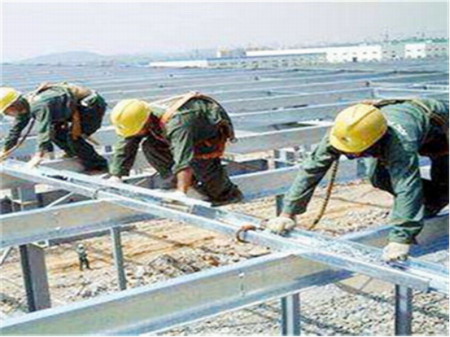

（梁格布置方式）

　　一、单向梁格

　　单向梁格由主梁单一方向平行布置，次梁垂直于主梁设置或不设次梁。荷载传递路径明确：板面荷载先传至次梁，再由次梁传至主梁，最终抵达承重墙或柱。单向梁格的跨高比通常在12至20之间。这种布置形式适用于矩形平面中长宽比大于1.5的楼盖，或荷载主要沿一个方向作用的场合。单向梁格构造简单，模板与钢筋工程较为省工。

　　二、双向梁格

　　当楼盖平面接近正方形或长宽比小于1.5时，双向梁格更为经济。两个方向的梁截面高度相同或相近，形成十字交叉网格。荷载通过双向板传递至四边的梁，各方向梁按刚度分配荷载比例。双向梁格能够减少楼板厚度，降低结构自重。但节点处两个方向梁钢筋交错排布，对施工绑扎提出较高要求。双向梁格的适用跨度通常不超过12米。

　　三、井字梁格

　　井字梁格是双向梁格的一种特殊形式，两个方向梁的间距相等或相近，梁高一致，形成网格状受力体系。井字梁格不需要设置主次之分，所有梁直接支承于柱或墙。这种布置形式适用于大跨度方形或接近方形的楼盖，如会议室、展厅及地下车库。井字梁格的视觉秩序感较强，底部平整，便于吊顶安装。但用钢量或混凝土用量略高于单向梁格。

　　四、主次梁混合梁格

　　主次梁混合梁格是工程中较为常见的形式。主梁沿跨度较大或受力较重要的方向布置，次梁以较小间距垂直于主梁。主梁截面尺寸大于次梁，形成明确的传力层次。这种布置形式适用于跨度差异较大的矩形平面，或局部有较大集中荷载的区域。主次梁混合梁格便于设备管道在次梁之间穿行，降低建筑层高需求。

　　五、密肋梁格

　　密肋梁格采用较小间距的肋梁，肋高较小，与薄板共同工作。这种形式适用于荷载不大但跨中变形敏感的楼盖，如住宅楼板或写字楼。密肋梁格可预制或现浇成型，自重较轻。但模板系统较为复杂，应配合专用模壳施工。
