关于超声波探伤的原理

2025-08-25 09:23 西安钢结构 华邦钢结构

　　超声波探伤是一种利用高频声波(通常频率范围在1MHz到10MHz之间)来检测钢材内部缺陷的无损检测技术。这项技术基于声波在不同介质中传播的特性，特别是当遇到钢材内部不连续性时会发生反射或散射的现象。以下是超声波探伤的原理：

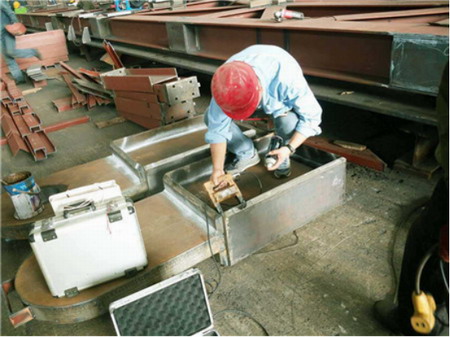

（超声波探伤的原理）

　　一、声波发射与接收

　　一个称为探头的设备被用来产生并发射高频声波进入待测试的材料。这些声波可以是脉冲形式的，即短暂的高能声波。

　　二、声波在钢材中的传播

　　一旦进入钢材，声波将沿着直线路径传播，直到它们遇到不同的介质界面，如钢材内部的裂纹、孔洞或其他不连续性。在这个界面上，一部分声波会被反射回来，而另一部分则可能继续穿透。

　　三、反射波的分析

　　反射回来的声波会被探头捕捉。通过分析这些反射波的时间和幅度，可以确定钢材内部缺陷的位置、大小及类型。这是因为声波从发射到被接收所需的时间与缺陷的深度直接相关，而反射波的强度则与缺陷的尺寸和性质有关。

　　四、成像与解释

　　现代超声波探伤系统能够将接收到的数据转换为易于理解的图像，帮助技术人员更直观地识别和评估材料内部的情况。这包括A扫描(时间-幅度图)、B扫描(截面图)以及C扫描(平面图)等不同类型的显示方式。

　　在钢结构检测中，超声波探伤特别有用，因为它可以有效地探测到焊接点、板材及其他关键部位的潜在问题，确保结构的安全性和可靠性。此外，随着技术的进步，现在还发展出了相控阵超声波探伤等先进技术，进一步提高了检测精度和效率。
