钢结构焊接中引弧操作的规范

2026-03-04 09:36 陕西钢结构 华邦钢结构

　　一、严禁在非焊接部位随意引弧

　　在钢结构施工中，一个常见的违规操作是在母材表面随意打火引弧。这种行为会导致钢构件表面产生弧坑疤痕，这些疤痕部位因急热急冷往往形成淬硬组织，极易成为裂纹源，严重降低钢结构的疲劳强度。规范明确规定，任何焊工在操作钢结构焊缝时，必须在预设的引弧板上进行。

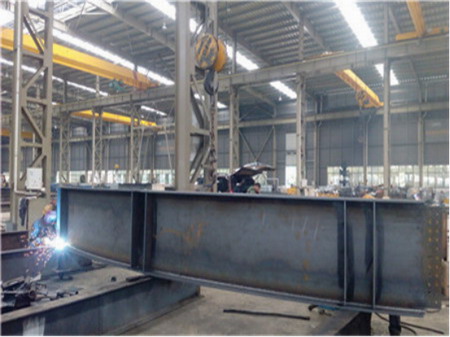

（引弧操作的规范）

　　二、引弧板的强制使用标准

　　对于承受动荷载或重要部位的钢结构焊缝，设置引弧板和引出板是强制性要求。引弧板的材质和坡口形式必须与母材一致，焊接时在引弧板上起弧，待焊接到钢结构母材端部时已进入稳定焊接阶段。焊接结束后，必须在钢构件上切除引弧板，并使用砂轮打磨平整，严禁用锤击强行去除，以防损伤钢结构母材。

　　三、定位焊的引弧质量控制

　　在钢结构组装过程中，定位焊本身就是一种短焊缝，其引弧质量常被忽视。规范要求，定位焊的引弧和收弧应在坡口内进行，焊肉厚度不能超过设计焊缝高度的二分之一。对于厚板钢结构，定位焊的引弧处应错开构件端部或应力集中区，并进行预热处理，确保钢结构整体焊接质量的稳定性。

　　四、焊条与焊丝的引弧适应性

　　不同焊接材料对引弧性能有不同要求。对于钢结构常用的低氢型焊条，引弧时应采用划擦法，但必须在引弧板上操作，避免在钢结构坡口面上划伤。使用药芯焊丝进行气体保护焊时，应检查导电嘴和送丝机构，确保引弧瞬间电弧稳定，防止因送丝不畅导致钢结构焊缝产生夹渣或未熔合缺陷。

　　五、引弧缺陷的返修处理

　　若在钢结构施工中发现有违规引弧造成的弧坑裂纹或疤痕，必须按照返修工艺进行处理。首先用砂轮机彻底清除缺陷，并经磁粉或渗透探伤确认裂纹已完全消除后，才可以进行补焊。任何对钢结构表面的随意补焊都应被禁止，以防改变钢结构母材的局部力学性能。

　　陕西钢结构热线：029-86252006

　　华邦钢结构网址：www.hb2003.com

　　联系地址：陕西省西安市北关正街35号方兴大厦8楼
