减少焊接应力的有效措施

2026-04-13 10:13 西安钢结构 华邦钢结构

　　在金属结构制造过程中，焊接应力是导致变形和开裂的主要因素。采取合理措施减少焊接应力，对保证构件尺寸精度与使用寿命至关重要。以下是减少焊接应力的有效措施。

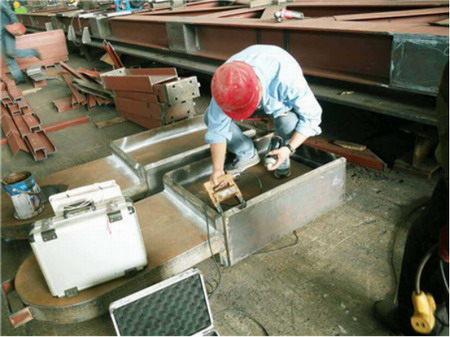

（减少焊接应力的有效措施）

　　一、合理设计焊缝结构与尺寸

　　减少焊接应力应从设计源头入手。焊缝应避免过分集中或交叉布置，相邻焊缝间距不能小于100毫米。在满足承载要求的前提下，应选用较小的焊脚尺寸和较短的焊缝长度，因为焊缝尺寸越大，收缩产生的应力也越大。对于厚板对接，可采用X形或U形坡口代替V形坡口，减少填充金属量，从而降低焊接应力峰值。

　　二、采用合理的焊接顺序

　　焊接顺序直接影响应力的分布状态。减少焊接应力的基本原则是让焊缝能自由收缩。具体措施包括：分段退焊法：将长焊缝分成若干段，每段从中间向两端施焊;对称焊法：双面焊时先焊一面的一半，翻面焊完另一面，再回头焊完第一面;跳焊法：多条平行焊缝时，采用间隔跳焊代替连续施焊，避免热量集中。

　　三、预热与后热处理

　　预热是减少焊接应力的有效工艺手段。焊前将母材预热至100℃至200℃，可降低焊缝与母材之间的温差，减缓冷却速度。对于低合金钢和厚板构件，预热温度应适当提高。焊后立即进行后热处理，即在300℃至400℃保温1小时至2小时，可使氢充分逸出并消除部分残余应力。若条件允许，采用整体或局部消除应力退火，将构件加热至550℃至650℃后缓慢冷却，可消除80%以上的焊接应力。

　　四、锤击与振动处理

　　焊缝冷却过程中施加锤击，可使焊缝金属产生塑性延展，抵消收缩变形。锤击应在焊后焊缝尚未完全冷却时进行，采用圆头气动锤或手工锤，沿焊缝方向从中间向两端均匀敲击，力度以不产生表面裂纹为度。此外，振动时效处理也是减少焊接应力的有效方法，通过激振器使构件在共振频率下振动10分钟至15分钟，可促使残余应力重新分布并降低峰值。

　　五、控制焊接参数与层间温度

　　减少焊接应力应合理匹配焊接参数。在保证熔透的前提下，应采用较小的焊接电流和较快的焊接速度，降低线能量输入。多层多道焊时，应控制层间温度不超过200℃，待前一道焊缝冷却后再施焊下一道。同时，固定焊件的夹具和支撑应在焊缝焊完并冷却后才可以拆除，避免强制约束增大焊接应力。

　　通过综合运用上述措施，可显著减少焊接应力，提高构件抗疲劳和抗应力腐蚀能力，确保焊接结构的安全可靠运行。

　　西安钢结构热线：029-86252006

　　华邦钢结构网址：www.hb2003.com

　　联系地址：陕西省西安市北关正街35号方兴大厦8楼
