吊车梁的常见形式

2026-05-12 09:29 西安钢结构 华邦钢结构

　　在工业厂房和露天作业场所中，吊车梁承担着支撑起重设备运行的重要功能。不同形式的吊车梁适用于不同的荷载条件和使用场景。

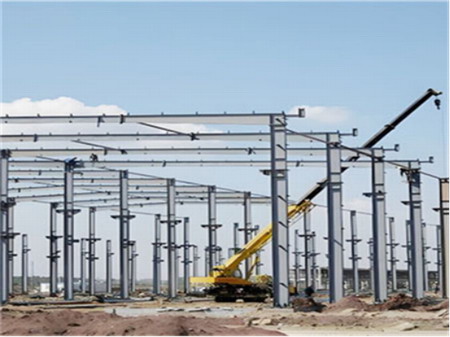

（吊车梁的形式）

　　一、实腹式吊车梁

　　实腹式吊车梁是应用较为广泛的一种形式，由钢板焊接而成，呈工字形截面。这种吊车梁制作工艺相对简便，安装维护便利，适用于跨度适中、起重量不大的作业环境。实腹式结构整体刚度良好，能够满足一般生产车间的日常使用要求。

　　二、桁架式吊车梁

　　桁架式吊车梁采用三角网格构设计，由上弦杆、下弦杆和腹杆组成。这种吊车梁自重较轻，用钢量较少，适合大跨度但起重量不大的场合。桁架式结构的空间通透性好，便于管道穿行。

　　三、箱形吊车梁

　　箱形吊车梁由上下翼缘板和两侧腹板构成封闭箱体，抗扭刚度强，承载能力高。这种吊车梁适用于重级工作制和大起重量场所。箱形结构能够有效控制侧向变形，运行稳定性较好。

　　四、预应力混凝土吊车梁

　　预应力混凝土吊车梁以混凝土为主材，通过预应力钢筋施加压力。这种吊车梁耐腐蚀性能好，维护成本低，适用于腐蚀性环境或对防火要求较高的场所。与钢制吊车梁相比，混凝土吊车梁的自重较大，但长期使用经济性较好。

　　五、悬挂式吊车梁

　　悬挂式吊车梁吊挂在屋架或屋盖结构下方，不设置独立支柱。这种吊车梁能够释放地面空间，适用于对场地通透性要求较高的车间。悬挂结构的安装精度要求较高，日常检查维护应格外关注连接节点的可靠状态。
