关于钢结构住宅墙梁设计的规范

2025-08-22 09:30 钢结构住宅 陕西钢结构

　　一、材料选择

　　在设计钢结构住宅的墙梁时，材料的选择至关重要。通常，墙梁会采用高强度钢材，如Q355或Q460等。这些钢材不仅具有良好的抗拉和抗压性能，还能在一定程度上抵抗变形。材料的强度必须符合国家相关标准，如《钢结构设计标准》的要求。此外，钢材的表面处理也不容忽视，应进行防腐处理，以延长墙梁的使用寿命。

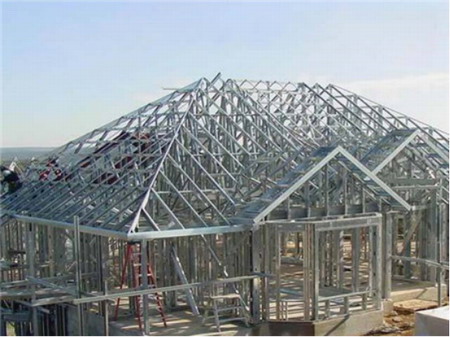

（钢结构住宅墙梁设计的规范）

　　二、截面设计

　　墙梁的截面设计应根据钢结构住宅的具体结构需求来确定。常见的截面形式有工字形、槽形和矩形等。工字形截面具有良好的抗弯性能，适用于承受较大荷载的区域;槽形截面则在侧向稳定性方面表现较好，适合用于外墙梁;矩形截面则因其结构简单、加工方便而被广泛应用于内部隔墙梁。在设计截面尺寸时，应根据墙梁所承受的荷载大小、跨度长度以及建筑的使用功能等因素进行综合计算。例如，对于跨度较大的外墙梁，截面高度应适当增加，以提高其抗弯刚度。

　　三、连接方式

　　墙梁与柱子的连接方式是影响钢结构住宅整体稳定性的关键因素之一。常见的连接方式有刚性连接和柔性连接。刚性连接能够保证墙梁与柱子之间良好的力传递，使整个结构形成一个整体，增强其抗震性能。这种连接方式通常采用焊接或高强度螺栓连接。焊接连接具有连接强度高、整体性好等优点，但焊接过程中需要注意焊接质量，避免出现焊接缺陷。高强度螺栓连接则具有施工方便、可拆卸等优点，便于后期的维修和改造。在设计连接节点时，应充分考虑连接部位的受力情况，合理布置螺栓或焊缝的位置和数量，确保连接的可靠性。

　　四、荷载计算

　　准确的荷载计算是墙梁设计的基础。在钢结构住宅中，墙梁需要承受多种荷载，包括恒荷载、活荷载以及风荷载和地震荷载等。在计算荷载时，应根据《建筑结构荷载规范的要求，结合当地的气象条件和地质情况，确定合理的荷载取值。同时，还应考虑荷载的组合效应，确保墙梁在各种可能的荷载组合下都能满足承载能力的要求。

　　五、稳定性验算

　　墙梁的稳定性是保证钢结构住宅安全使用的重要因素。在设计过程中，应对墙梁的局部稳定性和整体稳定性进行验算。局部稳定性主要涉及墙梁的翼缘和腹板的稳定性，可以通过控制其宽厚比或高厚比来保证。例如，对于工字形截面的墙梁，翼缘的宽厚比不应超过规定的限值，否则需要采取加劲肋等措施来提高其局部稳定性。整体稳定性则需要考虑墙梁在平面内和平面外的稳定性。在平面内，墙梁的跨度和截面特性会影响其稳定性;在平面外，墙梁的侧向支撑和抗扭刚度也起着关键作用。通过合理布置侧向支撑，如在墙梁的中间位置设置支撑柱或拉杆，可以有效提高墙梁的整体稳定性。

　　六、防火与防腐设计

　　在钢结构住宅中，防火与防腐设计是不可或缺的。墙梁作为主要的承重构件，其防火性能直接关系到建筑的安全性。根据《建筑设计防火规范》的要求，墙梁需要采取防火措施，如涂覆防火涂料或采用防火板包裹等。防火涂料的厚度应根据墙梁的耐火极限要求来确定，以确保在火灾发生时，墙梁能够在规定的时间内保持其承载能力。同时，墙梁的防腐设计也非常重要。由于钢材在潮湿环境中容易生锈，因此需要对墙梁进行防腐处理。常见的防腐措施包括热浸镀锌、喷漆等。热浸镀锌具有良好的耐腐蚀性和较长的使用寿命，适用于户外环境;喷漆则可以根据建筑的外观要求选择不同的颜色和涂料类型，同时也能提供一定的防腐保护。

　　七、施工与验收

　　墙梁的设计不仅要考虑其结构性能，还需要考虑施工的可行性和验收标准。在施工过程中，应严格按照设计图纸进行施工，确保墙梁的安装位置、尺寸和连接方式准确无误。施工人员应具备相应的资质和经验，施工设备应符合要求。在墙梁安装完成后，需要进行严格的验收。验收内容包括墙梁的尺寸偏差、连接质量、防腐和防火涂层的质量等。只有验收合格的墙梁才能投入使用，确保钢结构住宅的整体质量和安全。
