BIM技术对钢结构工程的深远影响

2026-04-17 11:22 钢结构工程 陕西钢结构

　　随着建筑信息化的发展，BIM技术正在深刻改变钢结构工程的传统作业模式。从设计、制造到施工安装，BIM为钢结构工程带来了效率、质量与协同能力的全面提升。

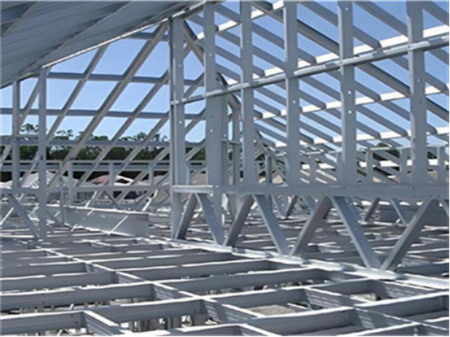

（BIM技术的深远影响）

　　一、设计阶段：碰撞检测与节点优化

　　钢梁、钢柱与机电管线、建筑轮廓之间常发生冲突，导致现场返工。引入BIM技术后，可在三维模型中自动完成碰撞检测，提前发现并调整干涉部位。同时，BIM可对复杂节点进行精细化建模，输出准确的加工图纸，减少设计错误对钢结构工程的影响。

　　二、制造阶段：数据驱动下料与编码

　　BIM模型可直接生成钢结构工程所需的零件清单、数控下料代码及构件编码。每一根钢梁、每一块连接板的信息均被准确传递到加工厂，避免了人工拆图带来的偏差。

　　三、施工阶段：虚拟预拼与进度模拟

　　对于大跨度或复杂造型的钢结构工程，现场预拼装耗时耗力。BIM技术支持虚拟预拼装，通过激光扫描实际构件生成点云数据，与理论模型比对，提前发现尺寸偏差。此外，BIM可模拟吊装顺序、支撑架位置及焊接工序，优化钢结构工程的施工方案，减少高空调整作业。

　　四、协同管理：信息共享与变更控制

　　钢结构工程涉及土建、机电、幕墙等多个专业。基于BIM的协同平台，所有变更均留痕并可追溯。当结构专业调整钢柱位置时，模型自动提示对基础、管线的影响，避免了信息滞后造成的返工。这种透明化协同大幅提升了钢结构工程的整体进度可控性。

　　五、运维阶段：数字孪生与健康监测

　　竣工BIM模型为钢结构工程的运维提供了完整数据底座。将传感器数据接入BIM平台，可实时监测关键构件的应力、变形及腐蚀状况，实现钢结构全生命周期的数字孪生管理，为维修加固提供决策依据。
