钢结构建筑的设计布置要点

2026-06-03 09:10 钢结构建筑 陕西钢结构

　　钢结构建筑的设计布置，直接影响结构安全、施工效率与使用功能。合理的布置方案，能在满足规范的前提下控制用钢量并预留改造弹性。以下是钢结构建筑的设计布置要点。

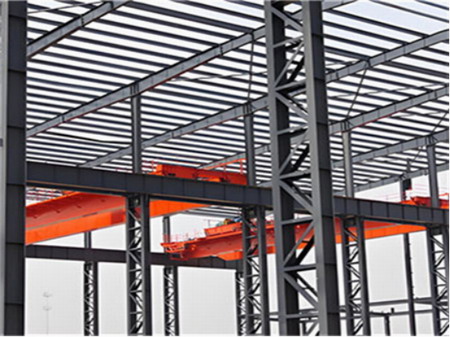

（钢结构建筑的设计布置要点）

　　一、平面布置：柱网与荷载路径

　　柱网应规整，常用尺寸为6米×6米、7.5米×7.5米或8米×8米。柱子对齐形成连续传力路径，避免出现局部大跨度区域。重型设备或集中活荷载位置，宜布置在柱顶或增设次梁。楼面开洞(楼梯、电梯、管线井)需绕开主梁区域，或设置边梁补强。

　　二、竖向布置：刚度均匀化

　　沿高度方向，层高、柱截面、支撑形式不宜突变。当底层需要较大空间(如门厅)，可采用局部桁架转换或设置斜撑过渡。楼层承重墙板或填充墙应配合钢柱位置，减少偏心。对于多层钢结构建筑，建议每层布置至少两道纵向水平支撑，确保侧向力均匀传递至基础。

　　三、支撑体系与抗侧力构件

　　支撑是控制水平位移的关键。常用形式包括中心支撑、偏心支撑及屈曲约束支撑。布置时需兼顾建筑门窗、通道位置：支撑宜设于楼梯间、卫生间或设备管井周边。两方向支撑角度宜控制在30°至60°之间，间距不超过15米。当支撑与柱干扰时，可改为人字形或单斜杆，避免形成薄弱层。

　　四节点与连接布置原则

　　梁柱节点刚接可提高整体刚度，铰接则简化构造。高层或多层钢结构建筑中，建议主要框架采用刚接，次要框架铰接。柱脚形式依据基础条件：外露式柱脚便于调整，埋入式柱脚增强嵌固能力。高强螺栓与焊接的组合节点应保证施焊空间及螺栓扳手操作距离，复查相邻构件间距。

　　五、围护结构与钢骨架协同布置

　　外墙檩条、屋面檩条的间距应与板型模数匹配(常见1.5米、2米)。压型钢板波峰方向垂直檩条跨度。门、窗洞口周边需增设附加立柱或过梁，洞口角部设置斜撑防变形。内隔墙宜采用轻钢龙骨石膏板体系，与主体结构通过柔性连接件固定，适应钢骨架的微量位移。

　　六、设备管线与钢结构一体化

　　风管、桥架、水管可穿梁腹板开孔，但开孔直径不超过腹板高度的1/3，且避开高应力区。布置前进行管线综合排布，利用钢柱翼缘间空隙敷设立管。卫生间等潮湿区域，给排水管应采用悬挂支架与钢构件隔离，防止电化学腐蚀。
