钢结构厂房的六大建模特点
2026-06-17 09:14 钢结构厂房 陕西钢结构
钢结构厂房建模是结构分析与设计的基础环节，其建模方法直接影响计算精度与工程经济性。掌握钢结构厂房建模的核心特点，有助于提升设计效率与分析可靠性。

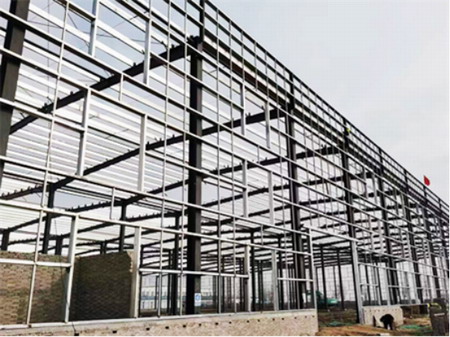

一、结构体系与组成建模
钢结构厂房通常采用门式刚架体系，由主结构系统、次结构系统和围护结构系统组成。主结构系统包括横向刚架、支撑体系等，主刚架多采用实腹式变截面H型钢;次结构系统包括屋面檩条和墙面墙梁，檩条多采用Z型或C型冷弯薄壁型钢;围护结构系统包括屋面板和墙面板，由于蒙皮效应，围护结构实际上也增强了整体刚度。建模时需完整涵盖这三大部分，确保荷载传递路径清晰准确。
二、三维建模与参数化设计
钢结构厂房建模普遍采用三维参数化设计方法。通过建立三维模型，可以直观展示建筑形态和结构布置，便于设计师从不同角度观察并优化空间布局。参数化建模使得柱距、梁高、板厚、截面尺寸等关键设计参数可快速调整，便于对不同方案进行比较分析。广联达BIM等工具支持自动化设计，自动完成结构计算和校验，确保设计方案的安全性与合理性。
三、主刚架建模要点
门式刚架建模时，横梁通常采用变截面H型钢或焊接工字钢，以适应不同跨度下的受力需求;立柱即刚架柱，其截面形式根据荷载条件确定。设有桥式吊车时，柱宜采用等截面构件。变截面构件宜做成改变腹板高度的楔形，必要时也可改变腹板厚度。柱脚形式有刚接与铰接两种，设有5吨以上桥式吊车时，可将柱脚设计成刚接以提高整体刚度。
四、支撑体系建模
门式刚架结构需设置可靠的支撑体系以加强整体稳定性。应在横梁顶面设置横向水平支撑，在刚架柱间设置柱间支撑。每个温度区段中应分别设置能独立构成空间稳定结构的支撑体系。柱间支撑的间距应根据房屋纵向柱距、受力条件和安装条件确定，无吊车时宜取30至45米，有吊车时宜设在温度区段中部。在设置柱间支撑的开间应同时设置屋盖横向支撑以组成几何不变体系。
五、围护结构建模
围护结构建模包括檩条、墙梁、屋面板和墙面板的布置。檩条宜采用实腹式构件，当腹板高厚比大于200时应设置檩托板。檩条与刚架斜梁宜采用普通螺栓连接，每端应设两个螺栓。连续檩条的搭接长度不宜小于檩条跨度的10%。建模时还应考虑屋面坡度，坡度太小易出现漏水，一般不应小于5%，雨水较多区域宜取较大值。
六、有限元分析建模
钢结构厂房有限元分析建模时，应根据实际尺寸、形状、材料特性和连接方式建立精确的三维有限元模型。对屋面、墙面、框架等主要构件，采用合适的单元类型进行模拟，如梁单元、壳单元、实体单元等。荷载分析与边界条件设置需准确反映实际工况，包括恒载、活载、风载、雪载及吊车荷载等。通过有限元分析可精准模拟结构在各种荷载作用下的力学行为，计算结构的内力、变形等，帮助设计师把控结构安全性。
